상세 정보 |
|||
| 상태: | 새로운 | 피동형: | 전기, 기타, 기계적 |
|---|---|---|---|
| 포장재: | 목재, 플라스틱, 금속, 종이, 유리 | 포장 유형: | 케이스, 상자, 필름, Wooder 패키지, 가방 |
| 보증: | 1년, 한 Year,12 달 | 색상: | 당신은 무지개 등을 결정할 수 있습니다, 황금색, 맞춤형, 은색 |
| 용법: | 스팟 UV 코팅 기계, 디지털 인쇄 보호 | 재료: | PP, 자체 접착 레이저 재료, 병 유리, 금속, PVC |
| 강조하다: | ±1% 균일도 산업용 스핀 코터,맞춤형 가속 단일 스테이션 스핀 코터,펄프 성형 코팅기 디스펜스 제어 |
||
제품 설명

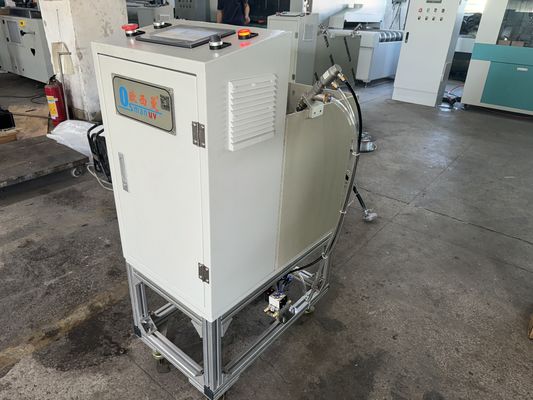

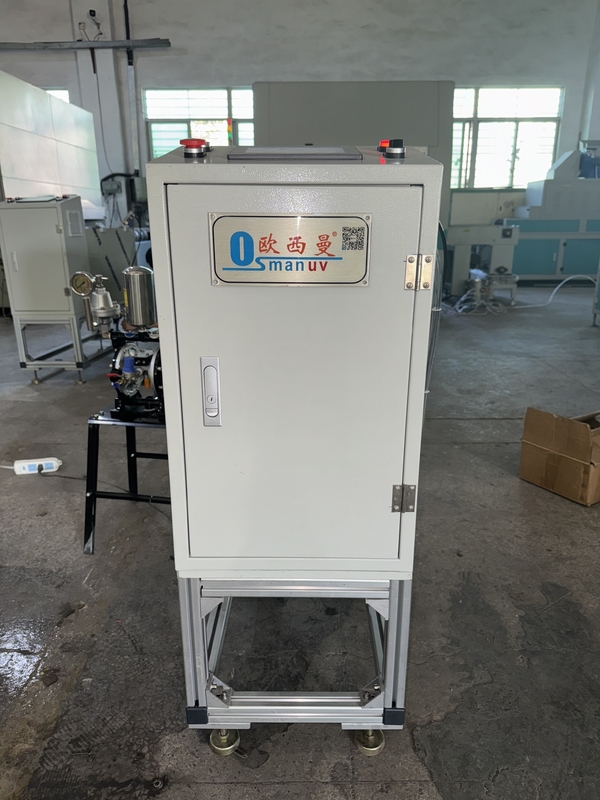

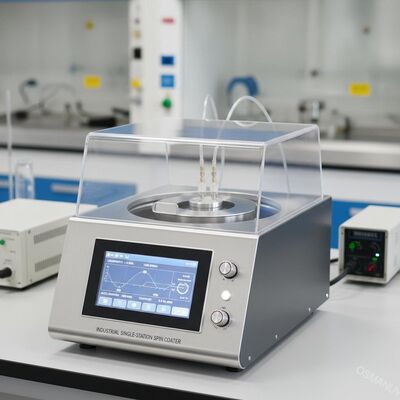

산업용 단일 스테이션 스핀 코터 ± 1% 균일성
제품 설명
이 단일 스테이션 스핀 코터는 사진 저항, 폴리머, 솔 젤 물질, 나노 입자,소형 조각에서 8인치 웨이퍼까지의 기질에 다른 기능성 액체이 시스템은 프로그래밍 가능한 속도 및 가속 프로파일을 가진 높은 안정성 브러쉬리스 DC 모터를 사용하여 반복 가능한 얇은 필름 코팅 결과를 보장합니다. 반도체 R&D, MEMS 제조,페로브스카이트 태양 전지, 광학 코팅 응용 프로그램.이 시스템은 완전히 사용자 정의 가능합니다.턱 크기와 컵 재료, 모터 사양, 선택적 난방 모듈 또는 UV 경화 모듈
생산 라인의 구성

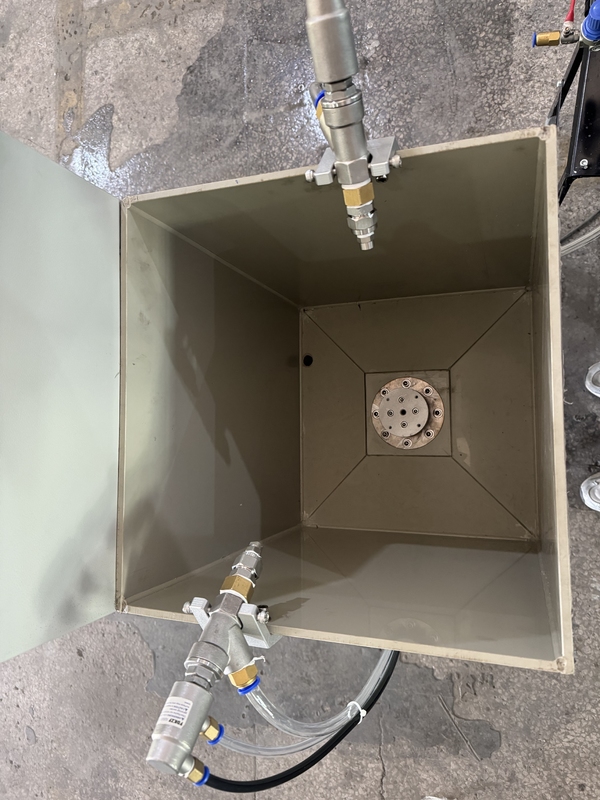

- 스핀 코팅 메인 유닛 (일 그릇 설계)
- 기판 어댑터 키트와 진공 Chuck
- 프로그래밍 가능한 디지털 컨트롤러 (터치 스크린 HMI)
- 기름 없는 진공 펌프 (≥60 L/min)

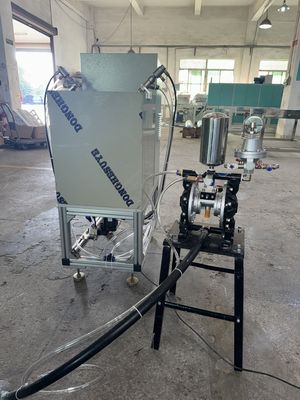

- 자동 또는 수동 투여 시스템 (주약/노즐)
- 배기가스 및 배수 포트 조립
- 모터 밀폐 보호용 질소 정화 입구
- 선택 사항: 통합된 핫플릿 / UV 쿨링 모듈
기술 매개 변수
| 매개 변수 | 표준 범위 | 사용자 정의 가능한 옵션 |
|---|---|---|
| 기판 크기 | 10mm - 200mm (8") | ✅ 최대 450mm (18") |
| 회전 속도 범위 | 100 ~ 12,000 rpm | ✅ 최대 15,000 rpm |
| 속도 정확성 | ±1 rpm | ✅ ±0.1 rpm |
| 가속 범위 | 100 ~ 30,000 rpm/s | ✅ 세그먼트별로 프로그래밍 가능 |
| 모터 타입 | 브러쉬 없는 DC | ✅ 세르보 모터 옵션 |
| 컵/ 챔버 재료 | 천연 폴리프로필렌 | ✅ PTFE / 스테인리스 스틸 / 알루미늄 |
| 프로그램 저장 | 12개의 프로그램, 각각 6개의 세그먼트 | ✅ 200개의 프로그램, 각각 40개의 세그먼트 |
| 회전 시간 범위 | 1 - 999초 | ✅ 한 단계당 최대 45시간 |
| 진공 요구 사항 | 25 ~ 28 inHg | ✅ 조절 가능한 진공 수준 |
| 질소 정화 | 60 - 70 PSIG | ✅ CDA 또는 비활성 가스 |
| 전원 공급 | 220V / 50-60Hz / 단일 단계 | ✅ 110V / 380V 사용 가능 |
적용
- 반도체 및 MEMS- 광 저항 코팅 리토그래피
- 페로브스카이트 및 유기 태양전지- 얇은 필름 퇴적
- 광학 코팅- 반사 방지 및 필터 층
- 생의료기기- 바이오 폴리머 및 약물을 방출하는 코팅
- 그래핀 및 2차원 재료- 균일 분산 코팅
- OLED 및 양자 점- 방출층 퇴적
- 유리 및 세라믹 코팅- 솔젤 및 보호층
사용자 정의
우리는전체 사용자 정의그 중:
- 진공 턱 크기와 모양 (둥근 / 사각형 / 조각, 3mm ~ 450mm)
- 접시 재료: PTFE, 테플론®, 스테인리스 스틸 또는 화학 저항성으로 알루미늄
- 모터 업그레이드: 더 높은 정밀도와 확장 된 속도 범위를 가진 서보 모터
- 통합 모듈: 핫플릿 (최고 300°C), UV 경화 (365nm/395nm LED)
- 자동 분배 시스템: 프로그래밍 가능한 주사기 펌프 또는 스프레이 노즐
- 배기가스 시스템: HEPA 필터로 활성 화학 연기 추출
- 소프트웨어: 사용자 지정 요리 관리, 데이터 로깅, 원격 제어
- 교차 오염 없이 재료를 빠르게 교체하기 위한 여러 그릇
특징
- 전체 기판에서 ± 1% 필름 두께 균일성
- 날카로운 코팅 프로파일에서 최대 30,000 rpm/s까지 즉각적인 가속
- 터치 스크린 PLC 실시간 속도 및 시간 표시
- 진공 잠금 - 진공이 임계 이하로 떨어지면 자동으로 중지
- 방수 및 스플래시 저항 컵 설계
- 질소 정화 는 모터 의 수명 을 연장 하고 민감 한 코팅 을 보호 한다
- 콤팩트 한 벤치 톱 스프릿 은 실험실 공간 을 절약 해 준다
- 민감한 전자 재료에 대한 ESD 안전 구조
지원 및 서비스
- 상세한 균일성 보고와 함께 무료 샘플 코팅 테스트
- 현장 설치 및 운영자 교육 (선택)
- 모터와 컨트롤러에 대한 24개월 보증
- 비디오 통화 / 이메일로 평생 원격 기술 지원
- 부품 키트 포함 (실공 밀폐, O 링, 안전 장치)
- 비표준 기판에 맞춤형 턱 제조
포장 및 운송
- 포장:반 정적 거품 + 진공 밀폐 가방 + 강화 된 수출 접착판 케이스
- 운송:FOB 상하이 /?? 진 / 광저우
- 진행 시간:10 ~ 25 일 (개인화 수준에 따라)
- 운송 방법:항공 화물 (작은 유닛), 해상 화물 (산업 시스템), 급속 택배 (DHL/FedEx)
자주 묻는 질문
Q1: 당신은 표준이 아닌 사각형 기판 (100mm x 100mm) 을 위해 척을 사용자 정의 할 수 있습니까?
A: 그렇습니다.우리는 완전히 사용자 정의사각형, 정사각형 및 불규칙적인 조각을 포함하여 450mm까지의 모든 턱 모양과 크기를 포함합니다.
Q2: 최소 및 최대 코팅 두께는 무엇입니까?
A: 일반적으로 0.1μm에서 200μm로 재료의 점성과 회전 속도에 따라 다릅니다. 우리는 특정 코팅 재료에 두께를 최적화하기 위해 회전 프로파일을 사용자 정의 할 수 있습니다.
Q3: 이 스핀 코터는 두꺼운 광 저항과 같은 고 점착성 물질과 작동합니까?
A: 예. 서보 모터 옵션은 두꺼운 재료에 더 높은 토크를 제공합니다. 우리는 또한 분배 노즐과 전 회전 지연을 사용자 정의 할 수 있습니다.
