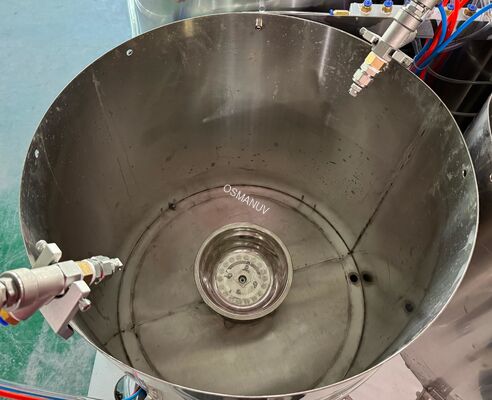

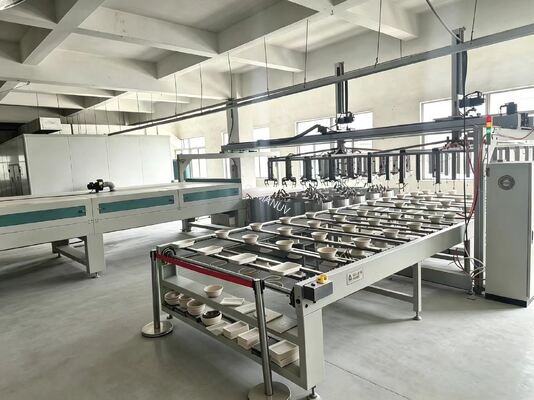

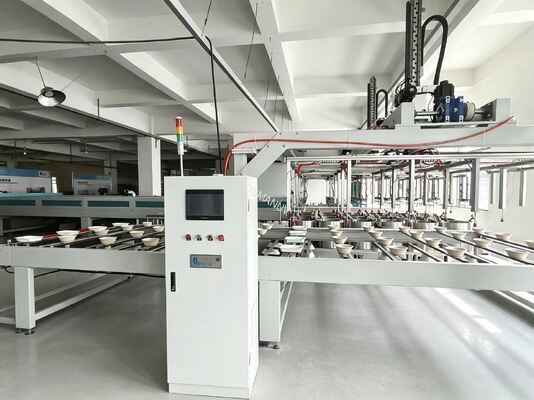

24개 스테이션 회전 스핀 코팅 라인 (펄프 몰딩 식기용)
이 완전 자동화된 인라인 24개 스테이션 스핀 코팅 생산 라인은 펄프 몰딩 식기, 반도체 웨이퍼, 유리 패널 및 유연 필름을 포함한 기판에 배리어 코팅(PE, PLA, PFAS-무첨가 수성 분산액, 포토레지스트, 폴리머)을 고부피, 정밀하게 적용하도록 설계되었습니다. 개별 스핀 코팅 스테이션과 정밀 회전 인덱싱을 사용하여, 이 시스템은 도징, 스핀, 경화를 하나의 연속 공정으로 통합하면서 일관되고 균일하며 핀홀 없는 필름 증착을 보장합니다.
기술 사양
| 매개변수 | 표준 값 | 맞춤 설정 가능 범위 |
|---|
| 작업 스테이션 수 | 24개 위치 (회전 인덱싱) | 12 / 16 / 24 / 32개 스테이션 |
| 생산 능력 | 15 - 35 사이클/분 (360 - 840개/시간) | 맞춤 설정 가능 건조 시간 및 부품 크기에 따라 |
| 최대 기판 크기 | 직경 200mm 또는 300x300mm 패널 | 최대 450mm / Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까? 척 크기 |
| 스핀 속도 범위 | 100 - 8,000 RPM | 맞춤 설정 가능최대 12,000 RPM |
| 속도 정확도 | ±1 RPM (서보 제어) | ±0.5 RPM 폐쇄 루프 Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까? |
| 코팅 중량 / 두께 | 5 - 25 gsm (건조) / 5 - 200 µm (습윤) | 맞춤 설정 가능 펌프 및 스핀 프로파일을 통해 |
| 코팅 균일성 | >95% (24개 스테이션 전체) | ±1%로 업그레이드 가능 / Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까? |
| 코팅 적용 방법 | 정밀 계량 펌프 + 고속 스핀 코팅 | 맞춤 설정 가능 (니들, 스프레이, 잉크젯) |
| 건조 방법 | 다단계 터널 (IR + 강제 열풍) | 맞춤 설정 가능 길이, 구역, UV 옵션 |
| 주요 구조 재질 | 304 스테인리스 스틸 (프레임), 식품 등급 유체 경로 | 316L / PTFE 코팅 Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까? |
| 제어 시스템 | Mitsubishi PLC + 7인치 HMI 터치스크린 | Delta / 맞춤 설정 가능 브랜드 |
| 전원 공급 장치 | 380V / 50Hz (3상), ~80-120kW 피크 | 220V - 480V, 50/60Hz Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까? |
| 압축 공기 | 0.6 - 0.8 MPa, ~150 NL/분 | 맞춤 설정 가능 유량 |
| 재료 전달 효율 | >90% | 맞춤 설정 가능 EBR 및 회수 볼 포함 |
| 라인 풋프린트 (L×W×H) | 약 12m × 3.5m × 2.2m | 완전 맞춤 설정 가능 기존 플랜트에 맞게 |
응용 분야
- 펄프 몰딩 식기 - 접시, 그릇, 트레이, 클램쉘 용기 (PE, PLA, 바이오 기반 배리어 코팅)
- 반도체 및 MEMS - 웨이퍼에 포토레지스트 코팅 (최대 300mm)
- OLED / 페로브스카이트 태양 전지 - 디스플레이 및 광전지 패널용 박막 증착
- 식품 포장 - 일회용 친환경 포장재용 수분/유분 배리어 코팅
- 의료 기기 코팅 - 임플란트 또는 부품에 생체 적합 필름
- 다음 용도로 맞춤 설정 가능: 유연 필름, 유리 패널, 세라믹 테이프, 리튬 배터리 전극
주요 특징
- 개별 스테이션 제어 - 각 스테이션은 독립적인 스핀 프로그램(속도, 시간, 가속도)을 실행할 수 있습니다.
- 고효율 및 수율 - 스프레이 대비 90% 이상의 재료 전달 효율
- 정밀도 및 균일성 - 서보 제어 도징 및 스핀으로 일관된 코팅 중량 보장
- 빠른 전환 - 모듈식 툴링 설계를 통해 신속한 제품 전환 가능
- 스마트 제어 및 데이터 로깅 - 레시피 라이브러리(최대 999개 레시피)가 있는 HMI, 실시간 모니터링
- 견고하고 위생적인 설계 - 304 스테인리스 스틸 구조, 세척 용이
- 재료 절약 로직 - 스마트 회수 시스템으로 화학 물질 소비 25-40% 절감
- 안전 인터록 - 비상 정지, 커버 인터록, 기판 고정을 위한 진공 감지
맞춤 설정 옵션
- 스테이션 수: 8 / 12 / 16 / 24 / 32개 스테이션 - Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?
- 부품 네스트 및 툴링: 특정 제품 모양을 위한 맞춤 가공 고정구
- 도징 시스템: 다양한 코팅 점도에 대한 펌프 유형, 용량 및 노즐 설계 - Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?
- 건조 터널: 길이, 가열 구역, IR 파장 또는 UV 경화 - Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?
- 스핀 프로파일: 속도, 가속도, 스테이션당 시간 - 각 레시피별로 독립적으로 Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?레이아웃 구성: 원형, 선형 또는 L자형 -
- 맞춤 설정 가능Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?통합: 기존 몰딩 프레스, 컨베이어 또는 MES 시스템과의 인터페이스 -
- 맞춤 설정 가능Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?
- 맞춤 설정 가능Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?환경 제어: 클린룸 호환성(Class 10 - Class 100,000), 불활성 가스 퍼지 -
- 맞춤 설정 가능Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?
12 - 24개월 보증 (모델에 따라 연장 가능)
- 프로젝트 컨설팅 - 타당성 분석 및 공정 솔루션 설계
- 설치 및 시운전 - 현장 설치 및 보정 감독
- 원격 문제 해결 - WhatsApp, Teams 또는 TeamViewer를 통해
- 예비 부품 공급 - 7년 이상 재고 보유
- 운영자 교육 - 생산 팀을 위한 현장 교육
- 맞춤 설정 엔지니어링 지원 - CAD 도면 + PLC 코드 조정 포함
- 포장 및 배송
포장에는 정전기 방지 진공 백 + 폼 패딩 + VCI 방청지 및 습기 방지 배리어가 있는 강화 합판 수출 상자가 민감한 부품에 포함됩니다. 사용 가능한 배송 방법: FOB (상하이 / 선전 / 칭다오) 또는 해상, 항공 또는 철도로 CIF. 리드 타임: 맞춤 설정 수준에 따라 30 - 60일. 포함된 문서: 사용자 설명서, 보정 인증서, CE 선언, 전기 회로도.
자주 묻는 질문
Q: 24개 스테이션에서 동시에 다른 스핀 프로그램을 실행할 수 있습니까?
A: 예. 독립 모터 버전에서는 각 스테이션이
맞춤 설정 가능Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?Q: 어떤 기판 크기를 처리할 수 있습니까?
A: 표준은 최대 200mm 웨이퍼 또는 300x300mm 패널을 지원합니다. 5x5mm 칩부터 450mm 패널까지의 기판용 척을
맞춤 설정할 수 있습니다.Q: 건조 터널 길이를 조절할 수 있습니까?A: 예. 유체 경로 재질(PTFE, 316L)을
맞춤 설정하고
방폭 전기 장치를 추가하여 용제 호환성을 높일 수 있습니다.Q: 건조 터널 길이를 조절할 수 있습니까?A: 예. 건조 터널은 코팅 경화 프로파일에 따라
맞춤 설정할 수 있습니다
(길이 조절, 다른 가열 구역).Q: 다른 제품 모양으로 어떻게 전환합니까?A: 이 기계는 모듈식 툴링을 사용합니다. 부품 네스트는
맞춤 설정 가능
하며 15분 이내에 교체하여 신속한 전환이 가능합니다.Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?A: 예. 원활한 통합을 위해
맞춤 설정 가능한
인피드/아웃피드 인터페이스, 속도 매칭 및 PLC 통신 프로토콜을 제공합니다.Q: 맞춤 설정 라인의 최소 주문 수량은 얼마입니까?A: 구성 변경(네스트, 노즐, 속도)의 경우 1개. 전체 기계 설계 변경 및 맞춤형 레이아웃의 경우 2개 이상.
