폼 펄스 식품 컨테이너용 단일 스테이션 스핀 코터

생산 라인 구성

이 단일 스테이션 스핀 코팅 장비는 유연한 작동을 위해 설계된 독립형 모듈식 장치입니다. 표준 생산 라인 구성 에는 다음이 포함됩니다:

1. 수동 로딩 스테이션: 작업자가 성형 펄프 제품을 스핀 고정 장치에 놓습니다.

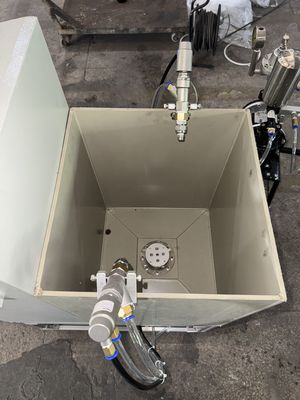

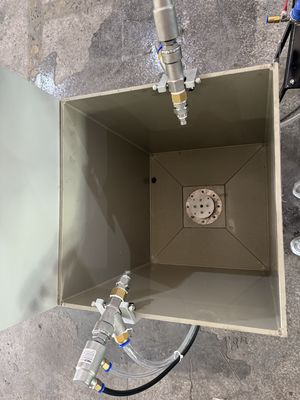

2. 단일 스테이션 스핀 코팅 챔버: 프로그래밍 가능한 스핀 척과 맞춤형 고정 장치가 있는 밀폐된 챔버.

3. 정밀 코팅 디스펜스 시스템: 정확하고 소량의 코팅 적용을 위한 주사기 펌프 또는 솔레노이드 밸브.

4. 터치스크린 제어 콘솔: 스핀 레시피(속도, 시간, 가속) 프로그래밍 및 프로세스 제어를 위한 HMI.

5. 옵션 인시투 건조 모듈: 스핀 후 즉시 건조를 위한 통합 IR 램프 또는 열풍 노즐.

6. 수동 언로딩 스테이션: 경화 또는 포장을 위해 코팅된 제품 제거.

참고: 이 시스템은 맞춤형 다운스트림 건조 오븐 또는 컨베이어와 통합될 수 있으며, 고정 장치 디자인은 특정 제품 형상에 맞게 완전히 맞춤 설정 가능 합니다.

제품 설명

당사의 단일 스테이션 스핀 코팅 장비 는 식사 용기, 볼, 접시, 트레이, 컵과 같은 성형 펄프 제품의 내부 표면에 균일한 기능성 코팅을 적용하기 위해 특별히 설계된 정밀 엔지니어링 시스템입니다. 연구 개발, 프로토타이핑, 소량 생산 및 코팅 공식 최적화에 이상적인 솔루션입니다.

이 기계는 고급 스핀 코팅 기술을 활용합니다. 성형 펄프 제품은 코팅 챔버 내의 맞춤 설계된 고정 장치또는 진공 척에 단단히 고정됩니다. 정밀 디스펜스 시스템은 제어된 양의 코팅(수성, 바이오 폴리머 또는 오일/물 장벽 코팅)을 제품의 내부 표면에 적용합니다. 그런 다음 고정 장치는 프로그래밍 가능한 속도(0-6,000 RPM)로 회전하고 생성된 원심력은 코팅을 깊은 모서리와 측벽을 포함한 모든 복잡한 내부 형상에 균일하게 퍼뜨려 매끄럽고 핀홀 없는 장벽을 만듭니다.

주요 장점:

• 오목부 및 언더컷이 있는 복잡한 3D 형상에 대한 완전한 커버리지.

• 코팅 두께의 정밀 제어(1-50 마이크론).

• 최소한의 재료 낭비 – 과도한 코팅은 스핀 오프되어 수집/재활용될 수 있습니다.

• 저장된 PLC 레시피를 통한 반복 가능한 결과.

이 시스템은 벤치탑 또는 바닥 설치용으로 설계되었으며 다양한 제품 모양, 크기 및 코팅 재료를 처리하기 위해 완전히 맞춤 설정 가능 합니다.

기술 매개변수

다음 표는 표준 단일 스테이션 스핀 코팅 모델의 사양을 요약합니다. 광범위한 맞춤 설정 을 통해 고유한 제품 치수, 코팅 재료 및 R&D 또는 생산 요구 사항을 충족할 수 있습니다.

응용 분야

이 단일 스테이션 스핀 코팅 장비는 다음 용도로 이상적입니다:

• R&D 및 코팅 제형 개발: 점도, 접착력 및 커버리지를 최적화하기 위해 펄프 기판에 새로운 수성, 바이오 폴리머 또는 장벽 코팅을 테스트합니다.

• 프로토타이핑 및 샘플 생산: 대규모 생산 전에 고객 프레젠테이션, 현장 시험 및 시장 테스트를 위한 코팅 샘플을 만듭니다.

• 소량 생산: 프리미엄 식품 용기, 화장품 포장 또는 산업용 인서트와 같은 특수 또는 고부가가치 코팅 펄프 제품의 제한된 수량을 제조합니다.

• 공정 매개변수 최적화: 새로운 제품 모양에 대한 최적의 스핀 속도, 디스펜스 양, 가속 및 건조 시간을 결정합니다.

• 품질 관리 및 테스트: 완제품 샘플에 대한 코팅 성능(내수성, 내유성, 100°C 초과 내열성)을 평가합니다.

• 교육 및 연구 기관: 지속 가능한 포장 및 기능성 코팅에 대한 학술 연구를 지원합니다.

맞춤 설정

모든 제품과 연구 목표는 고유하다는 것을 이해합니다. 따라서 당사의 단일 스테이션 스핀 코팅 시스템은 고도로 맞춤 설정 가능합니다:

1. 맞춤형 고정 장치 설계: 귀하의 특정 펄프 성형 제품(볼, 트레이, 상자, 컵)의 정확한 내부 및 외부 형상에 맞춰 고정 장치를 설계하고 제조합니다. 옵션에는 균일한 고정력을 위한 정밀 드릴 구멍이 있는 진공 척, 기계식 클램프 또는 맞춤형 3D 프린팅 홀더가 포함됩니다.

2. 고정 장치 재질:  진공 척과 고정 장치는 복잡한 3D 펄프 모양을 안전하게 고정하여 스핀 사이클 중 완벽한 위치를 보장합니다. 부식성 코팅 또는 고온 건조와의 호환성을 위한 재료 선택(알루미늄, 스테인리스강, PTFE 코팅 또는 아세탈).

3. 디스펜스 시스템 맞춤 설정: 저용량 R&D를 위한 정밀 주사기 펌프, 타이밍 디스펜스를 위한 솔레노이드 밸브 또는 복잡한 코팅 패턴을 위한 다중 노즐 배열을 포함한 디스펜스 방법 선택.

4. 속도 범위 및 제어:  진공 척과 고정 장치는 복잡한 3D 펄프 모양을 안전하게 고정하여 스핀 사이클 중 완벽한 위치를 보장합니다. 특수 코팅 요구 사항을 위한 최대 속도(최대 15,000 RPM) 및 가속 프로파일.

5. 소프트웨어 및 데이터 로깅: 맞춤형 소프트웨어 기능, 다단계 레시피 프로그래밍 및 데이터 내보내기 옵션(USB, 이더넷, Modbus)을 실험실 자동화 시스템과 통합합니다.

6. 챔버 및 인클로저:  진공 척과 고정 장치는 복잡한 3D 펄프 모양을 안전하게 고정하여 스핀 사이클 중 완벽한 위치를 보장합니다. 더 큰 제품을 수용할 수 있는 챔버 크기 또는 용매 증기 제어, 불활성 가스 퍼지 또는 습도 조절 기능이 있는 특수 인클로저.

7. 건조 통합:  진공 척과 고정 장치는 복잡한 3D 펄프 모양을 안전하게 고정하여 스핀 사이클 중 완벽한 위치를 보장합니다.자동화 수준:

8.  완전 수동 실험실 장치부터 자동 디스펜스 및 사이클 제어가 있는 반자동 시스템까지.재료 구성:

9.  표준 분체 도장 강철 또는 습한 환경 또는 클린룸 응용 분야를 위한 맞춤 설정 가능 상업 송장, 포장 명세서, 선하 증권, 사용자 설명서 및 CE 선언(해당되는 경우)이 제공됩니다.기능

정밀 스핀 제어:

•  ±1% 속도 정확도와 프로그래밍 가능한 가속 기능을 갖춘 고토크 브러시리스 모터는 반복 가능하고 균일한 코팅 적용을 보장합니다.R&D 중심 설계:

•  다단계 레시피 프로그래밍 및 데이터 로깅 기능을 통해 연구원은 코팅 매개변수를 체계적으로 탐색하고 문서화할 수 있습니다.다목적 고정 장치:

• 맞춤 설정 가능  진공 척과 고정 장치는 복잡한 3D 펄프 모양을 안전하게 고정하여 스핀 사이클 중 완벽한 위치를 보장합니다.최소 재료 낭비:

•  정밀하고 소량의 디스펜스는 비싸거나 실험적인 코팅 재료에 이상적이므로 R&D 비용을 크게 절감합니다.사용자 친화적인 인터페이스:

•  레시피 저장이 있는 직관적인 터치스크린 HMI를 통해 다른 제품에 대한 최적화된 매개변수를 신속하게 불러올 수 있습니다.컴팩트한 설치 공간:

•  벤치탑 디자인은 귀중한 실험실 또는 생산 공간을 절약합니다.견고하고 안전한 구조:

•  안전 인터록 인클로저, 유출 방지 및 비상 정지 기능을 갖춘 내구성을 위해 제작되었습니다.미래 보장형 모듈성:

•  모듈식 아키텍처를 통해 연구 요구 사항이 발전함에 따라 나중에 업그레이드하고 맞춤 설정할 수 있습니다.쉬운 청소:

•  분리 가능한 유체 경로 부품과 부드러운 챔버 표면은 다른 코팅 재료 간의 청소를 단순화합니다.지원 및 서비스

사전 판매 기술 상담:

•  귀하의 특정 제품 샘플, 코팅 요구 사항 및 연구 목표를 분석하여 최적의 맞춤형샘플 테스트:

•  당사의 응용 연구소에서 공정 개발 및 시연을 위해 펄프 성형 제품과 코팅 재료를 보내주십시오.고정 장치 설계 지원:

•  당사의 엔지니어링 팀은 귀하의 3D CAD 모델 또는 물리적 샘플과 협력하여 완벽한 고정 솔루션을 만듭니다.설치 및 설정:

•  상세한 설치 안내서, 원격 설정 지원 및 현장 시운전이 요청 시 제공됩니다.포괄적인 교육:

•  기계 작동, 레시피 프로그래밍, 고정 장치 교체 및 일상적인 유지 관리를 다루는 비디오 기반 및 수동 기반 작업자 교육.보증:

•  부품 및 노동에 대한 12개월 보증, 연장 보증 옵션 사용 가능.원격 지원:

•  전화, 이메일, WhatsApp 또는 화상 통화를 통한 연중무휴 온라인 기술 지원.예비 부품 서비스:

•  정품 예비 부품의 신속한 배송(항공 특송으로 2-5일)을 보장합니다.포장 및 배송

포장:

•  이 시스템은 폼 단열 처리된 골판지 상자 또는 맞춤형 크기 의 강화 수출 목재 상자에 완전히 조립된 상태로 안전하게 포장되며 모든 민감한 표면에는 보호 필름이 부착됩니다. 모든 상자는 방수 처리되었으며 ISPM-15 규정을 준수합니다.포함된 액세서리:

•  필요한 모든 케이블, 기본 도구, 소모품 스타터 키트(주사기, 튜브), 빠른 시작 안내서 및 디지털 전체 설명서가 포함됩니다.배송:

• 선적항:

  •  심천 / 광저우, 중국(고객 요청에 따라)리드 타임:

  •  표준 모델: 15-25 영업일; 맞춤형 고정 장치가 있는 맞춤형 시스템: 설계 승인 후 25-35 영업일배송 방법: 해상(FCL/LCL), 항공 화물 또는 특송(DHL, FedEx, UPS)으로 이용 가능배송 조건:

  • FOB, CIF, CNF, DDU, DDP – 귀하의 위치에 따라 맞춤 설정 가능

  •  문서: 상업 송장, 포장 명세서, 선하 증권, 사용자 설명서 및 CE 선언(해당되는 경우)이 제공됩니다.자주 묻는 질문

• Q1: 이 단일 스테이션 스핀 코터는 깊은 볼이나 복잡한 트레이와 같은 불규칙한 모양의 성형 펄프 제품을 처리할 수 있습니까?A: 네, 물론입니다. 이것이 주요 기능입니다. 핵심은 고속 회전 중에 고유한 3D 금형 형상을 안전하게 고정하도록 특별히 설계된

맞춤형 진공 고정 장치

입니다. 스핀 코팅 공정은 깊은 모서리와 측벽을 포함한 모든 내부 윤곽을 효과적으로 코팅합니다.
Q2: 달성 가능한 일반적인 코팅 두께 범위는 얼마입니까?A: 코팅 두께는 재료 점도, 스핀 속도 및 고형분 함량을 포함한 여러 요인에 따라 달라집니다. 일반적으로 이 시스템은 1~50 마이크론

의 균일한 필름을 달성할 수 있습니다. 이 기계를 사용한 공정 개발은 목표 두께에 필요한 정확한 매개변수를 결정합니다.
Q3: 다른 코팅 재료 사이에 시스템을 어떻게 청소합니까?A: 유체 경로는 청소가 용이하도록 설계되었습니다. 디스펜스 시스템은 일회용 또는 쉽게 세척 가능한 부품(주사기 및 튜브 등)을 사용하며, 고정 장치/척 표면은 닦아서 세척할 수 있습니다. 자세한 청소 절차는 사용자 설명서에 나와 있습니다.Q4: 이 기계는 수성 바이오 폴리머 코팅에 적합합니까?

A: 물론입니다. 이 시스템은 수성, 용제 기반 및 바이오 폴리머 제형을 포함한 광범위한 코팅과 호환됩니다. 수성 코팅의 경우 건조 속도 제어(때로는 옵션 증기 후드 또는 인시투 건조를 통해)는 공정 개발의 중요한 부분입니다.
Q5: 문서화 및 분석을 위해 공정 데이터를 내보낼 수 있습니까?

A: 예. 대부분의 모델에는 실행 레시피와 실제 성능 데이터(시간 대비 속도)를 내보내 포괄적인 R&D 문서화 및 분석을 위한 USB 포트 또는 이더넷 연결이 포함되어 있습니다.
Q6: 고유한 성형 펄프 모양에 대한 고정 장치를 어떻게 만듭니까?

A: 3D CAD 모델 또는 물리적 샘플을 기반으로 고정 장치를 설계하고 제조할 수 있습니다. 제품 사양을 보내주시면 엔지니어링 팀에서
맞춤형

 고정 솔루션을 개발할 것입니다. 또는 표준 진공 척은 종종 부드러운 패드 또는 맞춤형 인서트로 조정될 수 있습니다.
Q7: 맞춤형 고정 장치가 있는 시스템의 일반적인 리드 타임은 얼마입니까?Q8: 보증 기간은 어떻게 됩니까?

A: 표준 보증은 부품 및 노동에 대해 12개월입니다. 소모품(주사기, 튜브, 필터)은 포함되지 않습니다. 연장 보증 옵션을 요청 시 이용할 수 있습니다.
Q9: 작업자를 위한 교육을 제공합니까?A: 예. 비디오 기반 교육 자료와 실시간 온라인 교육 세션을 제공합니다. 현장 교육도 추가 비용으로 이용 가능합니다.Q10: 이 기계를 외부 코팅에도 사용할 수 있습니까?

A: 이 기계는 내부 코팅에 최적화되어 있지만, 제품을 내부에서 고정하는 고정 장치를 사용하여 외부 표면도 코팅할 수 있습니다. 특정 요구 사항에 대해
맞춤형

 솔루션을 엔지니어와 논의하십시오.
