상세 정보 |
|||
| 조사시간: | 0-99분 | 타이머 제어 정확도: | ±1분 |
|---|---|---|---|
| 슬리팅 속도: | 조절할 수 있는 | 파장 범위: | 200-400 nm |
| 냉각 시스템: | 내장 팬 냉각 | 보증: | 1년 |
| 온도 조절 범위: | 0-99℃ | 벨트를 운반하세요: | SUS 메쉬 |
| 강조하다: | 식품 포장재용 UV 터널 살균기,고강도 UV 조사기,투명 포장재 UV 살균기 |
||
제품 설명

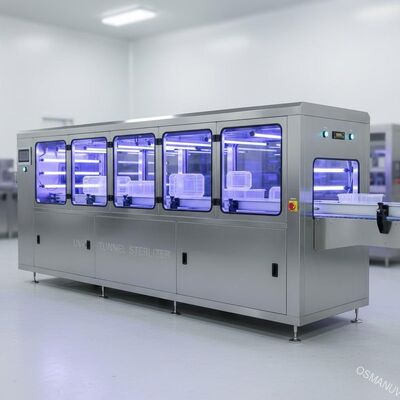

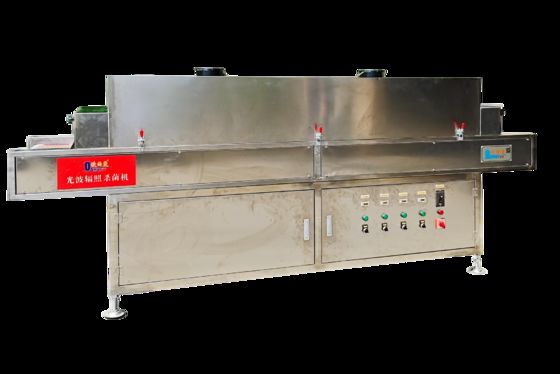

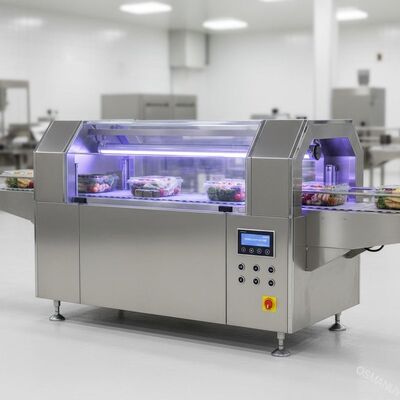

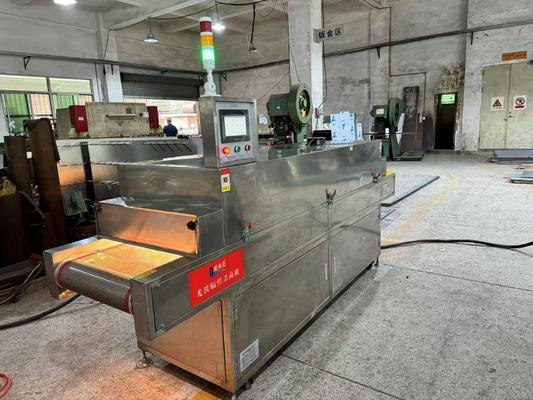

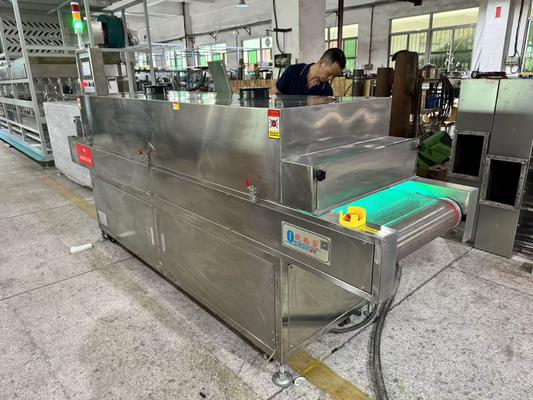

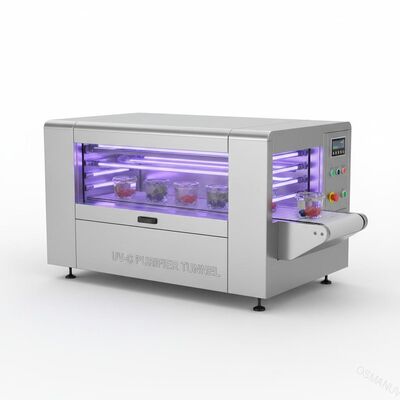

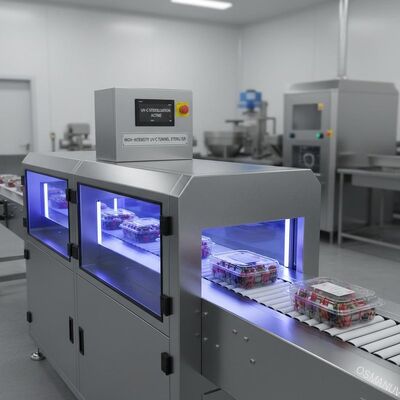

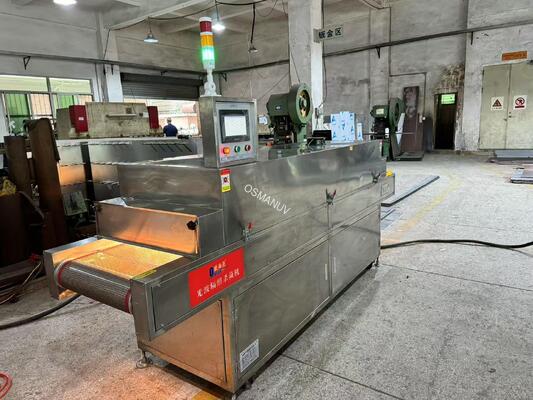

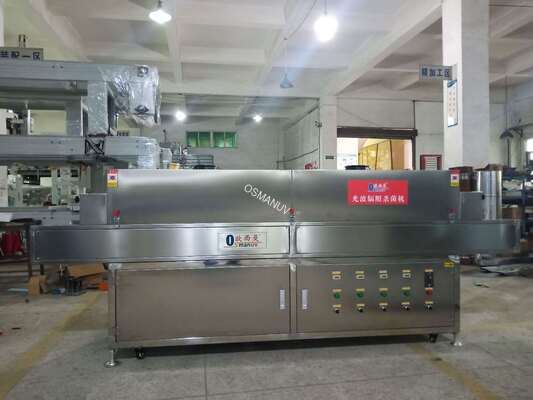

투명식품포장용 고강도 UV-C 터널살균기
이것고강도 UV-C 터널 살균기필름, 트레이, 컵, 뚜껑, 파우치, 병 등 투명한 식품 포장재의 지속적인 고속 표면 소독을 위해 특별히 제작되었습니다.
생산라인 구성
- 투입 컨베이어 벨트- 스테인레스 스틸 와이어 메쉬 또는 PTFE 벨트, 너비는 300mm에서 1,800mm까지 맞춤 설정 가능
- 고강도 UV-C 조사 챔버- 254nm 파장의 고출력 수은 또는 LED UV-C 램프 4~24개, 최적화된 반사 시스템
- 양면 멸균 옵션- 상부 및 하부 동시 처리를 위한 상부 및 하부 램프 어레이
- 에어나이프 또는 이온화 송풍기(옵션)- 멸균 전 먼지 및 정전기 제거용
- 배기 및 냉각 시스템- 램프 수명 연장을 위한 강제 공랭식 또는 수냉식 설계
- PLC 제어 캐비닛- 10인치 터치스크린 HMI, 100개 이상의 레시피 저장 기능을 갖춘 산업용 프로그래밍 가능 컨트롤러
- 실시간 UV 강도 모니터링 시스템- 피드백 제어 기능이 있는 센서, 저강도 경보
- 아웃피드 컨베이어- 제품 카운팅 및 옵션 자동 스태킹 장치 포함
모든 제품 접촉 표면은 식품 및 제약 산업 위생 표준을 완벽하게 준수하는 SUS304 식품 등급 스테인리스 스틸로 제작되었습니다.
기술적인 매개변수
| 매개변수 | 값/범위 |
|---|---|
| 살균방법 | 254nm UV-C 살균 조사(무화학, 무잔류, 저발열) |
| 유효 벨트 폭 | 300 / 500 / 800 / 1,000 / 1,200 / 1,500 / 1,800mm(맞춤형) |
| 컨베이어 벨트 속도 | 0.5 - 25m/min(인버터 제어, 무단계 조정) |
| 벨트 소재 | PTFE 메쉬/스테인레스 스틸 와이어 메쉬/폴리프로필렌 체인(맞춤형) |
| UV-C 램프 수 | 4 - 24개(구역별 독립적 제어, 사용자 정의 가능) |
| 자외선 파장 | 254nm(최대 살균) - 265~280nm 범위(LED 옵션 사용 가능) |
| 피크 방사조도 | 5,000 - 30,000 µW/cm²(맞춤형) |
| 패스당 UV 선량 | 20 - 250 mJ/cm² (컨베이어 속도 및 램프 전력을 통해 조정 가능) |
| 살균효능 | 고성능 구성의 경우 ≥99.9%(3-로그) / ≥99.99%(4-로그) / >5-로그 |
| 냉각방식 | 강제 공냉식(표준) / 수냉식(연중무휴 작동을 위한 옵션) |
| 전원 공급 장치 | 110V / 220V / 380V / 400V / 460V, 50/60Hz, 단상 또는 3상(맞춤형) |
| 제어 시스템 | / 10인치 HMI 터치스크린을 갖춘 Delta PLC, 레시피 저장(100개 이상의 레시피) |
| 데이터 로깅 | USB/이더넷/RS485 Modbus, 실시간 강도 기록 |
| 안전 기능 | 도어 인터록(누설 제로 설계), 비상 정지, 저강도 경보, 램프 고장 경보, 모션 센서 |
| UV 램프 수명 | 수은 램프: 8,000-10,000시간 / LED-UV 모듈: L70까지 ≥20,000시간(맞춤형) |
| 하우징 재료 | SUS304 / SUS316L 식품 등급 스테인리스 스틸(제품 접촉부) |
| 보호 등급 | IP54(표준) / IP65 / IP67(맞춤형) |
| 규정 준수 | CE, ISO9001, FDA 식품 접촉 규격, ATEX 옵션 |
응용
- 유연한 포장 필름- 플로우 랩, FFS(폼 필 씰) 및 VFFS(수직 폼 필 씰) 응용 분야용 투명 폴리에틸렌(PE), 폴리프로필렌(PP), PET, PLA 필름
- 열성형 트레이 및 클램쉘- 신선한 농산물, 고기, 해산물, 빵집, 바로 먹을 수 있는 음식을 위한 식품 트레이
- 견고한 용기- 플라스틱 컵, 냄비, 통, 유제품 용기(요구르트, 크림), 디저트, 스프레드, 조리식품
- 리딩 필름 및 포일 커버- MAP(개질된 대기 포장) 용도를 위한 투명 뚜껑
- 파우치 및 스탠드업 백- 충전 전 사전 멸균
- 제약 블리스 터 팩- 투명포장 표면처리
- 화장품 용기- 변조 방지 씰 및 기본 포장
사용자 정의 옵션
- 맞춤형 벨트 폭- 300mm(작은 컵)부터 1,800mm(와이드 필름 웹)까지
- UV-C 램프의 수와 배열을 사용자 정의 가능- 단면(상부 또는 하단), 양면(상부 + 하부) 또는 각진 구성
- 맞춤형 벨트 속도 범위- 고용량 애플리케이션의 경우 0.2m/min부터 고처리량 라인의 경우 30m/min까지
- 맞춤형 UV 선량 레시피 프로그래밍- 포장두께, 투명도, 표적병원체에 맞춰 정확하게 투여량을 일치시킵니다.
- 맞춤형 램프 기술- 수은(비용 효율적) 또는 LED-UV(즉시 켜짐/꺼짐, 무수은, 저발열)
- 맞춤형 냉각 구성- 표준 작업을 위한 강제 공기, 연중무휴 연속 고온 작동을 위한 수냉식
- 맞춤형 제어 시스템- MES/ERP 통합, 원격 모니터링 및 감사 추적 로깅을 갖춘 수동(기본)부터 완전 자동 PLC까지
- 맞춤형 전압 및 전원 공급 장치- 전 세계 모든 위치(110V ~ 460V, 50Hz 또는 60Hz)
- 맞춤형 컨베이어 높이 및 인피드/아웃피드 섹션- 기존 충진, 밀봉, 포장 라인과의 원활한 통합
- 360° 반사 향상 옵션- 접근하기 어려운 내부 표면을 처리하기 위해 광택 처리된 알루미늄 반사경이 있는 확장된 램프 하우징
주요 특징
- 고강도 UV-C 출력- 빠른 미생물 불활성화를 위한 최대 30,000 µW/cm²의 업계 최고의 조사량
- 균일한 조사- 고반사율 알루미늄 반사경 시스템으로 그림자 영역이 제거됩니다. 6.9 로그 CFU 감소 가능
- 비열, 화학물질을 사용하지 않는 작동- 식품 품질과 안전성을 유지하며 잔류 화학물질이나 열 변형이 없습니다.
- 양면살균(옵션)- 투명 트레이 및 개방형 용기 상하 동시 처리
- 실시간 UV 강도 모니터링- 유지보수에 대한 경보 알림을 통한 지속적인 피드백
- 레시피 관리- 다양한 포장재에 대해 최대 100개의 멸균 프로필 저장
- 에너지 효율적인 디자인- 인버터 구동 컨베이어, 고효율 램프, 대기전력 저감 모드
- 손쉬운 청소 및 유지 관리- 여닫이식 액세스 도어, 도구가 필요 없는 램프 교체, 탈착식 벨트 섹션
- 완전한 데이터 추적성- 품질 보증을 위해 USB/이더넷으로 멸균 로그(강도, 속도, 용량) 내보내기
- 오류 방지 안전 시스템- 도어 인터록 + 모션 센서 + 작업자 보호를 위한 누수 방지 설계
- 모듈식 구조- 전체 시스템을 교체하지 않고도 램프 모듈을 추가 또는 제거하고 터널 길이를 확장하거나 램프 기술을 업그레이드할 수 있습니다.
지원 및 서비스
- 평생 무료 기술 지원- 전담 엔지니어의 전화, 이메일, 화상 통화 지원
- 현장 설치 및 시운전- 전체 시스템 설정 및 교정 문서(IQ/OQ)를 포함하여 글로벌 배포가 가능한 엔지니어
- 운영자 교육- 운영자 및 유지보수 담당자를 위한 종합적인 현장 교육(최대 5일)
- 2년 종합 보증- UV-C 램프, 제어 시스템, 컨베이어 및 모든 전자 부품; 연장 보증 옵션 이용 가능
- 예비 부품 공급- 10년 이상 가용성 보장 중요 구성품에 대한 48시간 특급 배송
- 예방정비 프로그램- 연간 현장 점검, 램프 교체 계획, UV 강도 교정 및 운영 감사
- 원격 진단- 실시간 문제 해결 및 소프트웨어 업데이트를 위해 PLC에 대한 보안 VPN 액세스
- 무료 멸균 검증 테스트- 투명 포장 샘플을 보내주세요. 최적화된 매개변수가 포함된 테스트 보고서를 제공합니다.
- 프로세스 최적화 컨설팅- 규정 준수 문서(FDA, EU, 현지 식품 안전), 검증 프로토콜 개발 및 라인 통합 지원
포장 및 배송
VCI 방청 필름, 건조제 백 및 맞춤형 폼 패딩이 포함된 견고한 수출용 목재 케이스에 포장되어 있습니다. 컨테이너 적재를 위해 모듈식 섹션으로 배송됩니다(20피트, 40피트 또는 40피트 HC 컨테이너).
포함 사항: 영어 설명서, CE 인증서, 전기 배선 다이어그램, 교정 인증서(UV 강도), 도구 키트, 전체 예비 부품 키트(램프, 석영 슬리브, 벨트 링크, 센서).
배송 조건: 해상, 항공 화물 또는 육상 운송을 통한 FOB / CIF / DAP / DDP. 리드 타임: 표준 구성의 경우 25일; 완전 맞춤형 시스템의 경우 35~50일.
자주 묻는 질문
Q1: 이 UV-C 터널은 투명 클램쉘 용기의 내부와 외부를 한 번에 소독할 수 있나요?
A1: 그렇습니다. 상부 및 하부 램프 어레이(양면 옵션)는 위에서 외부 표면을 조사하고 아래에서 투명 소재를 통해 내부 표면을 조사하여 동일한 패스 내에서 포괄적인 360° 적용 범위를 달성합니다.
질문 2: 투명 포장에서 일반적인 식인성 병원균을 4-log(99.99%) 감소시키는 데 필요한 일반적인 UV 선량은 얼마입니까?
답변 2: 20-40 mJ/cm²의 선량은 일반적으로 대장균 및 살모넬라와 같은 취약한 유기체에 대해 4-로그 감소를 달성합니다. 저항성이 더 높은 병원체에는 50~80mJ/cm²가 필요할 수 있고, 저항성이 높은 포자에는 100~200mJ/cm²가 필요할 수 있습니다. 우리 시스템은 이러한 다양한 목표를 수용할 수 있도록 조정 가능한 용량 제어 기능을 제공합니다.
Q3: 투명 및 불투명 인쇄 포장 영역에서 UV 조사 효과는 어떻게 다릅니까?
A3: 인쇄된 잉크 영역에서는 UV-C 투과율이 감소했습니다. 투명 영역을 우선적으로 처리하고, 체류 시간을 연장하거나, 보상을 위해 더 높은 강도의 이미터를 구성하기 위해 램프 어레이를 배치하는 것이 좋습니다. 이 모든 것은 사용자 정의 가능한 레시피 조정을 통해 달성할 수 있습니다.
Q4: 멸균 터널에서 유해한 오존이 생성됩니까?
A4: 옵션인 185nm 오존 발생 램프를 완전히 우회하거나 제외할 수 있습니다. 당사의 표준 254nm UV-C 램프는 오존을 크게 생성하지 않습니다. 요청 시 오존 프리 램프 구성 옵션도 제공됩니다.
Q5: 표준 램프 교체 주기는 얼마나 됩니까?
A5: 수은 램프는 8,000~10,000시간의 작동 시간을 제공합니다. LED-UV 모듈은 L70에 ≥20,000시간을 제공합니다. 시스템은 램프당 누적 작동 시간을 추적하고 교체 시기가 되면 알려줍니다. 생산 라인 운영을 중단하지 않고 교체를 수행할 수 있습니다(핫 스왑 가능한 램프 트레이).
Q6: 시스템을 큰 수정 없이 기존 생산 라인에 개조할 수 있습니까?
A6: 물론이죠. 컨베이어 높이, 너비, 제어 인터페이스 신호(건식 접점, 이더넷/IP, Profinet) 및 인피드/아웃피드 컨베이어 치수는 기존 라인 및 업스트림/다운스트림 장비에 맞게 완벽하게 사용자 정의할 수 있습니다. 개조는 일반적으로 최소한의 생산 중단 시간(2~4일)으로 완료됩니다.
