상세 정보 |
|||
| 코팅 속도: | 고속 | 충돌 지름: | 100mm |
|---|---|---|---|
| 포장: | 표준 나무 케이스 | 작업폭: | 600/1000/1300 |
| 투약 롤러: | 164mm*1450mm | 힘: | 45kw |
| 롤러 수량: | 2개 | 전기적 박스: | 독립적 전기적 박스 |
| 강조하다: | 완전 자동 나노임프린트 리소그래피 장비,롤투플레이트 UV 코팅 장비,맞춤형 압력 임프린팅 라인 |
||
제품 설명

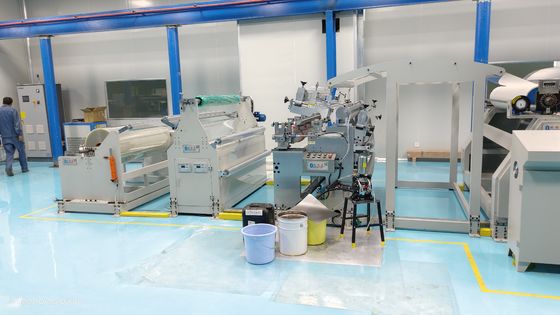

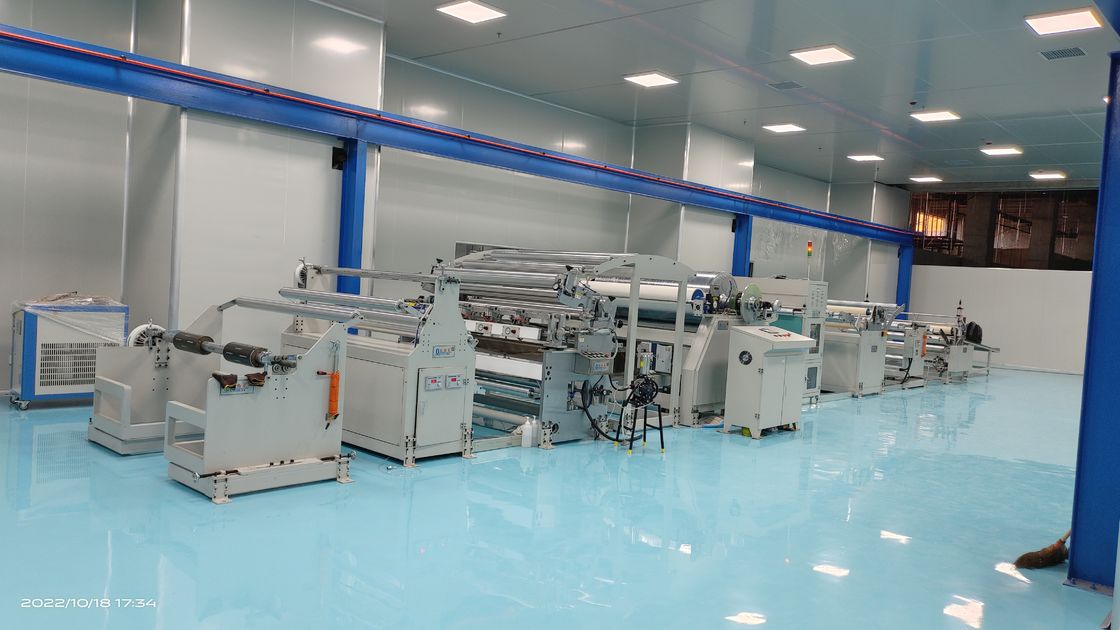

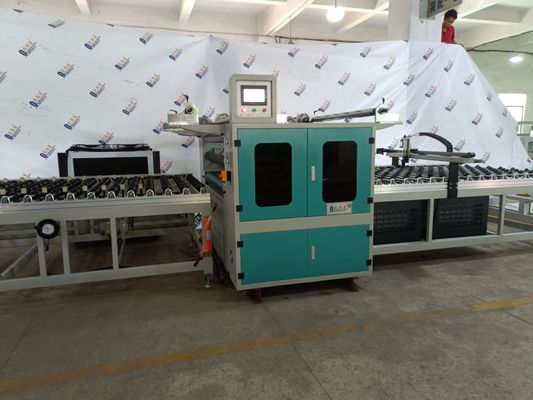

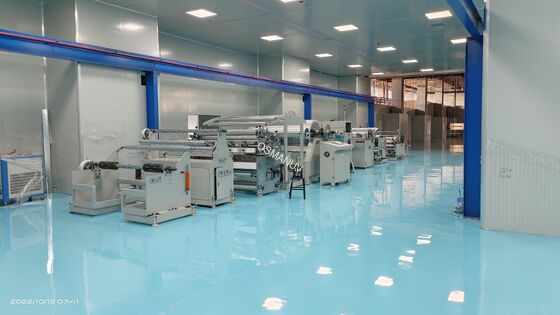

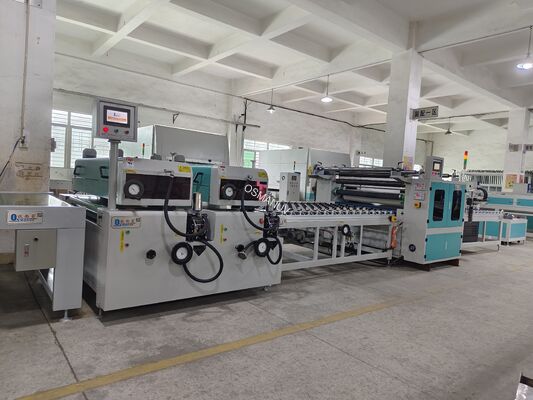

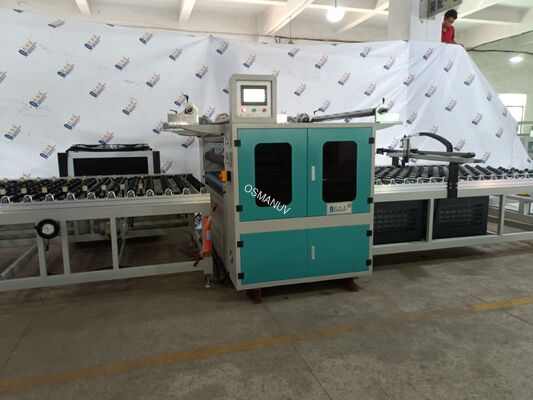

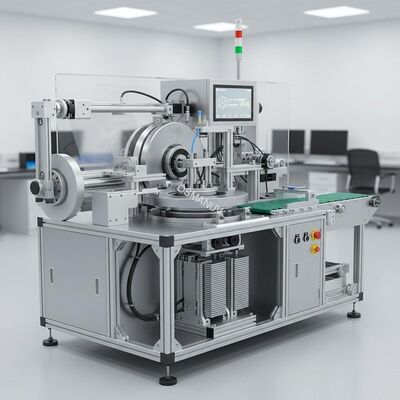

완전 자동 롤-투-플릿 인쇄 라인 ∼ 광학 및 디스플레이용 고용량 나노인프린트 리토그래피
이건인쇄 생산 라인그것은 UV 나노인프린트 리토그래피 (NIL) 또는 열인프린트를 사용하여 마이크로 / 나노 구조의 고 처리량, 고 해상도의 복제를 위해 설계되었습니다. 그것은 딱딱한 기판 (실리콘, 유리,금속) 및 유연 필름 (PET), PI, PEN) 는 코팅, 정렬, 인프린팅, 경화 및 탈모델링을 통합합니다.인쇄 압력, 온도, 자외선 복용량 및 스테이션 수는 완전히 사용자 정의다양한 樹脂 시스템과 패턴 크기에 적합합니다.
기술 매개 변수
| 매개 변수 | 표준 값 / 범위 | 사용자 정의 옵션 |
|---|---|---|
| 인쇄 기술 | UV-NIL / 열 NIL | 하이브리드 UV+열성 사용자 정의 |
| 최대 기판 크기 | 300mm × 300mm (사각형) / 8′′ 웨이퍼 | 500 × 500mm까지 커스터마이징할 수 있습니다. |
| 압력 | 0.5 ~ 10 바 | 50bar까지 커스터마이징할 수 있습니다. |
| 온도 범위 (열력) | NT2 - - - - - - - - - - | 최대 350 °C까지 조정할 수 있다 |
| 자외선 강도 | 50 ~ 500mW/cm2 | 커스터마이징 가능한 파장 & 강도 |
| 정렬 정확도 | ± 5μm (std) / ± 0.5μm (고밀도) | 맞춤형 광학 정렬 |
| 생산량 | 60~120개의 기질/시간 | 사용자 정의 가능한 사이클 시간에 달려 있습니다. |
| 표지 면적의 균일성 | ≥ 95% | 사용자 정의 가능한 다 구역 압력 조절기 |
| 전원 공급 | AC 400V / 50Hz (3단계) | 480V / 60Hz로 조정할 수 있습니다 |
신청서
- 디프랙티브 광적 요소 (DOE) 및 금속 렌즈
- 증강현실 (AR) / 가상현실 (VR) 파도지도 제조
- 반사 방지 (AR) 및 수소 혐오성 표면
- 생의학적 미세 유체장치
- 유연한 전자제품 및 인쇄 센서
- 광 필름의 큰 영역 디스플레이를 위해 사용자 정의 할 수 있습니다
사용자 정의
우리는전체 생산 라인 커스터마이징그 중:
- 임프린트 스테이션 수 (일단계에서 다단계)
- 기판 전송 방법 (로봇, 컨베이어, 롤-투-롤)
- 樹脂 분비 유형 (스핀, 슬롯-디, 스프레이 - 사용자 정의)
- 표지판 (소박한 PDMS, 단단한 쿼츠, Ni shim)맞춤형 스탬프 도킹
- 청정실 통합 (ISO 5 ~ ISO 8 - 사용자 정의)
- 공장 자동화 인터페이스 (SECS/GEM, OPC UA - 사용자 정의)
특징
- 높은 잔류층 균일성< ± 5%
- 취약한 스탬프에 대한 낮은 압력 옵션
- 실시간 힘 및 온도 피드백 제어
- 자동 스탬프 청소 주기 (변용 가능한 간격)
- 레시피 기반 작업바코드 또는 RFID 추적
- 맞춤형 안전 장치 및 가벼운 커튼
지원 및 서비스
- 글로벌 원격 진단 (VPN / 보안 터널)
- 현장 시공 및 운영자 교육 (최장 5일까지 포함)
- 프로세스 전송 지원 - 樹脂 및 스탬프 공급자 일치
- 맞춤형 유지보수 계약(분기 / 반년)
- 임프리닝 챔버 및 액추에이터에 대한 24개월 보증
포장 및 운송
- 습도 조절 장치가 있는 진동 방지 상자
- 비중적인 광학용 진공 밀폐 건조제 봉지
- 운송: FOB 또는 CIF -맞춤형 팔레트 라벨링 및 수출 포장
- 진행시간: 표준 6주맞춤형 라인 10 ~ 14 주
자주 묻는 질문
Q1: 다단계 구조를 3D로 인쇄할 수 있나요?
A: 네 -정렬과 함께 다단계 인쇄는 사용자 정의 가능합니다..
Q2: 롤-투-롤을 지원합니까?
A: 표준은 롤~플릿입니다.전체 R2R 구성은 사용자 정의가 가능합니다..
Q3: 제 자신의 자외선 樹脂을 사용할 수 있나요?
A: 네 -UV 강도, 노출 시간 및 대기 (N2 정화) 는 프로그래밍 및 사용자 정의 할 수 있습니다..
