상세 정보 |
|||
| 전원전압: | 380V, 50HZ, 3상 5선 시스템 | 처리 두께: | 3-80mm |
|---|---|---|---|
| 총 길이: | 27m | 건조방법: | 자외선 - 치료 가능 |
| 힘: | 50kW | 꾸밈: | 자외선 점, 질감, 모래 효과 |
| 프린트 헤드들: | 엡손 S3200 3개 | 머리 qty: | 2/3/4 |
| 강조하다: | 텐션 컨트롤을 갖춘 UV 코팅 기계,의사 블레이드 코팅 라인 커스터마이징 폭,롤-투-롤 코팅 기계 높은 균일성 |
||
제품 설명

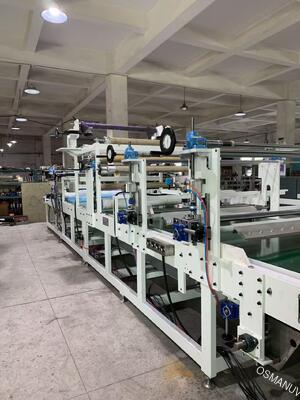

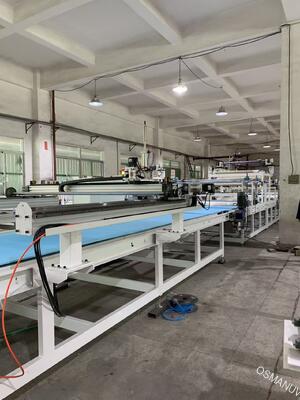

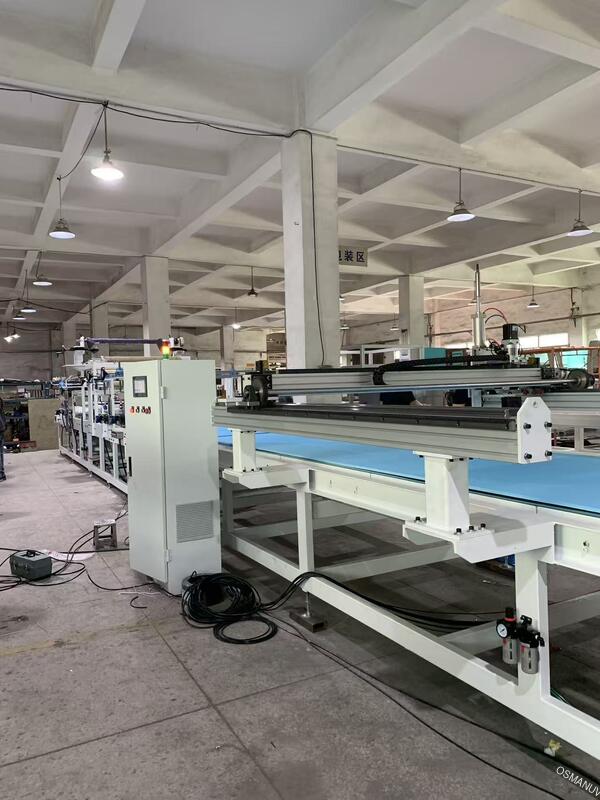

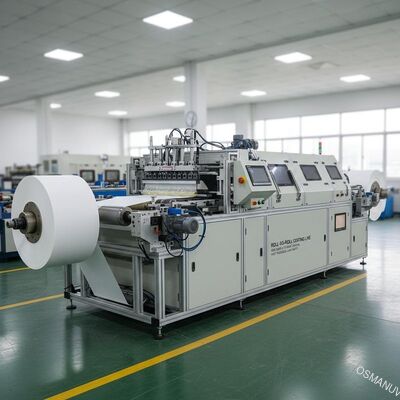

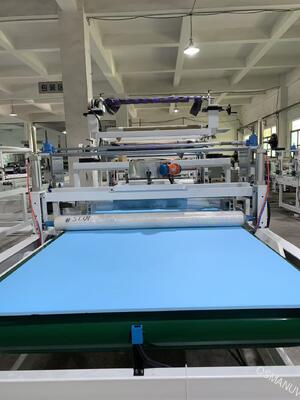

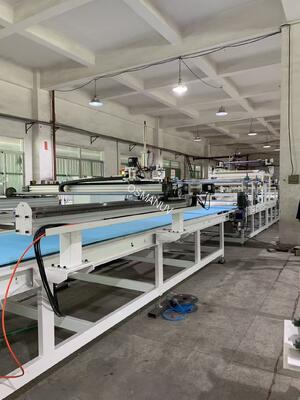

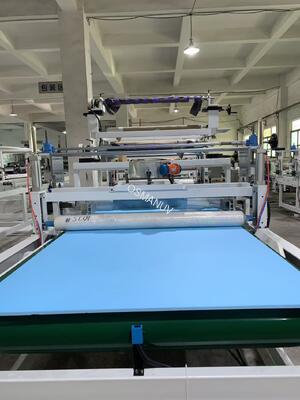

롤투롤 연속식 닥터블레이드 코팅라인
당사의 닥터 블레이드 코팅 라인을 사용하면 유리, 금속 호일, 폴리머 필름 또는 종이에 슬러리, 페이스트, 잉크 및 졸-겔 재료를 연속 또는 일괄 코팅할 수 있습니다. 높은 두께 균일성(< ±2%), 낮은 재료 낭비 및 안정적인 간격 제어가 특징입니다. R&D 연구소, 파일럿 라인 및 본격적인 생산에 이상적입니다.
기술적인 매개변수
| 매개변수 | 표준 범위 | 맞춤형 옵션 |
|---|---|---|
| 코팅방식 | 닥터블레이드(실험실) / 슬롯다이(생산) | 콤마롤/마이크로그라비어맞춤형 |
| 코팅폭 | 150mm(실험실) / 600mm(생산) | 50 - 1600mm |
| 기판 유형 | 유리, 필름, 금속박 | 단단하거나 유연함맞춤형 |
| 습식 코팅 두께 | 10~500μm | 1~2000μm |
| 두께 균일성 | ±2% | ±0.5%(서보 갭 제어) |
| 회선 속도 | 0.1 - 5m/분(실험실) | 0.05 - 50m/분 |
| 간격 조정 방법 | 수동 마이크로미터 | 전동 서보맞춤형 |
| 건조 온도 | 상온 - 150°C | RT - 300°C(다중 구역) |
| 인쇄물 너비(롤-투-롤) | 300mm | 100 - 1500mm맞춤형 |
| 장력 조절 범위 | 10 - 200N | 5 - 500N맞춤형 |
| 전원공급장치 | 220V / 50Hz 단상 | 380V 삼상 사용 가능 |
응용
- 리튬이온 배터리 전극 코팅(양극 및 음극)
- 페로브스카이트 및 유기 태양전지 활성층
- 양자점발광다이오드(QLED/OLED) 필름
- MLCC 커패시터용 세라믹 그린 테이프
- 접착제, 실런트 및 열 인터페이스 재료
- 제약 경피 패치
- 유연한 인쇄 전자 장치(Ag 나노와이어, 그래핀)
- 광학 필름(반사 방지, 하드 코팅)
프로세스 매개변수맞춤형각 재료 유형에 대해.
사용자 정의 옵션
- 코팅 헤드 재질 : 스테인레스 스틸 316L / 텅스텐 카바이드 / 폴리머
- 블레이드/다이 간격 조정 분해능은 0.1 µm까지입니다.
- 패턴 또는 다층 코팅을 위한 시밍 디자인
- 기판 진공 척 또는 자기 클램핑(단단한 기판용)
- 자동화된 슬러리 순환 및 탈기 시스템
- 배기 VOC 처리(카본 필터 또는 습식 스크러버)
- 클린룸 통합(ISO 5 - ISO 8)맞춤형발자국
- 터치 인터페이스를 통한 레시피 기반 PLC 제어
- EBR(에지 비드 제거) 에어나이프 또는 흡입 노즐
주요 특징
- 내마모성 엣지를 갖춘 정밀 접지 닥터 블레이드
- 레이저 변위 센서를 통한 실시간 간격 피드백
- 100개 이상의 코팅 매개변수에 대한 레시피 저장 기능을 갖춘 터치스크린 HMI
- 향후 업그레이드를 위한 모듈식 설계(건조기 추가, 풀기/되감기)
- 시작/정지 시 적하 방지 및 오버슈트 보호
- 낮은 재료 불용 부피(소규모 헤드의 경우 < 5 ml)
- 맞춤형시력 또는 두께 측정을 위한 소프트웨어 트리거
- 옵션: 두께 측정기 통합(공초점/와전류)
지원 및 서비스
- 구매 전 무료 프로세스 상담 (재료 MSDS 업로드)
- 인증된 엔지니어의 현장 설치 및 시운전
- 코팅 헤드 및 갭 액츄에이터 18개월 보증
- TeamViewer 또는 동급을 통한 원격 지원
- 연간 교정 서비스 -맞춤형서비스 계획(1/3/5년)
- 블레이드, 개스킷, 베어링용 예비 부품 재고
- 운영자 교육 매뉴얼 및 비디오 라이브러리 포함
포장 및 배송
포장 : 정전기 방지 필름 + 폼 패딩 + 합판 수출용 케이스
코팅 헤드는 보호 오일 코팅으로 별도로 배송됩니다.
크기(소형 실험실 라인): 130×60×60 cm(약 180 kg)
치수(생산 R2R 라인): 길이에 따라 다름 -맞춤형포장 레이아웃
배송: FCL 선호, LCL 사용 가능, 긴급 실험실 장치의 경우 항공 화물
리프팅 포인트 및 "Fragile - Precision Gap" 라벨이 붙은 모든 패키지
코팅 헤드는 보호 오일 코팅으로 별도로 배송됩니다.
크기(소형 실험실 라인): 130×60×60 cm(약 180 kg)
치수(생산 R2R 라인): 길이에 따라 다름 -맞춤형포장 레이아웃
배송: FCL 선호, LCL 사용 가능, 긴급 실험실 장치의 경우 항공 화물
리프팅 포인트 및 "Fragile - Precision Gap" 라벨이 붙은 모든 패키지
자주 묻는 질문
Q1: 이 라인은 견고한 유리와 유연한 PET 필름을 모두 처리할 수 있나요?
예. 우리는 제공합니다맞춤형기판 고정 장치: 유리용 진공 척, 견고한 패널용 핀 리프트 또는 필름용 롤러 닙.
Q2: 실험실 규모 라인의 최소 코팅 수량은 얼마입니까?
작은 슬롯 다이를 사용하면 5~10ml의 슬러리만으로 코팅할 수 있습니다. 다이 저장소 볼륨은맞춤형2ml까지 내려갑니다.
Q3: 건조로를 불활성 가스(N2) 환경에 맞게 구성할 수 있나요?
전적으로. 오븐 가스 퍼지 및 산소 모니터링은 다음과 같습니다.맞춤형습기/공기에 민감한 재료를 위한 옵션.
