상세 정보 |
|||
| 기계 시험 보고서: | 제공 | 제어 시스템: | PLC 터치스크린 |
|---|---|---|---|
| 도포 면적: | 큰 영역 | 코팅 자동화: | 높은 자동화 |
| 코팅 내구성: | 높은 내구성 | 효과적인 건조 폭: | 200mm |
| 컬렉션 스택 높이: | 1000mm | 패키지: | 나무 케이스 |
| 강조하다: | 콤팩트 엑시머 롤러 코팅 라인,피부 부드러운 패널을 위한 UV 쿨링 머신,고품질의 엑시머 코팅 기계 |
||
제품 설명

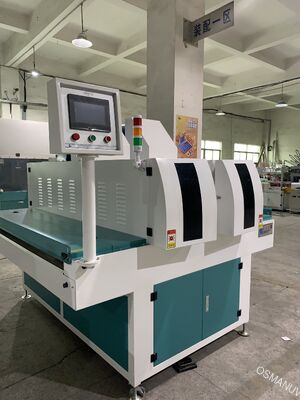

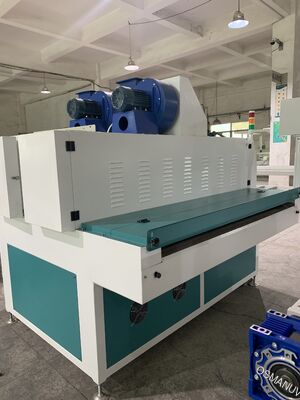

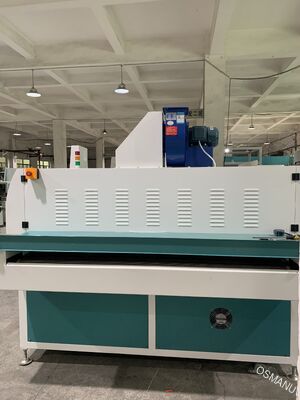

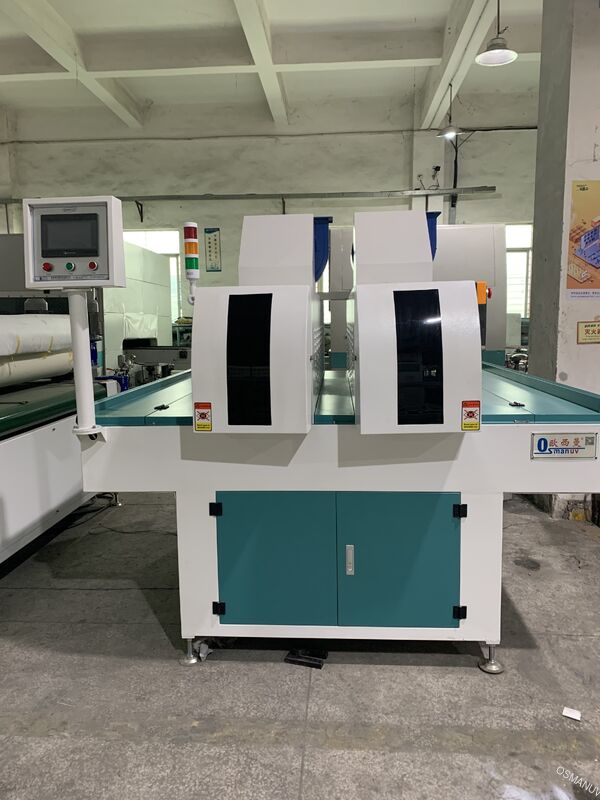

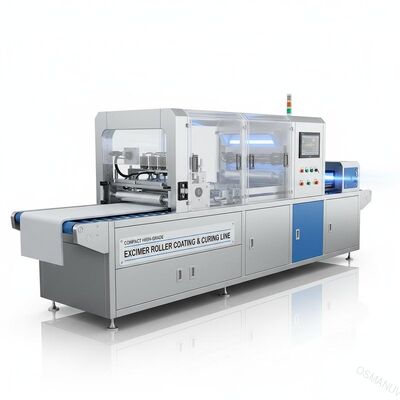

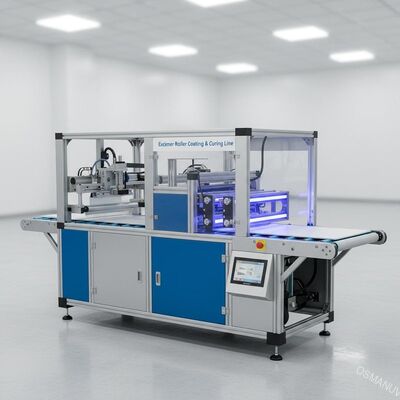

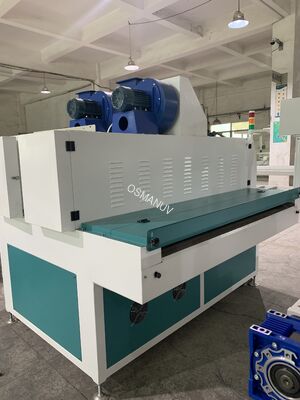

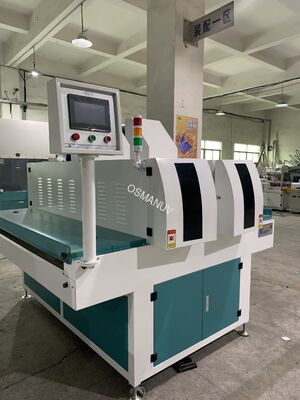

콤팩트 고품질 엑시머 롤러 코팅 및 피부 부드러운 패널에 대한 경화 라인
이 콤팩트한 엑시머 롤러 코팅 및 경화 라인은 고품질의 중소형 대량 생산을 위해 특별히 설계되었습니다.공간 효율적인 운영으로 우수한 촉각 마감물을 제공합니다..
생산 라인 구성
- 먼지 청소 장치:단면 또는 쌍면 붓 및 진공 청소 스테이션
- 정밀 롤러 코팅 기계:고밀도의 코팅 헤드, 도저와 응용 롤러
- 적외선 평준화 구역:3~6m IR 흐름 평준화 섹션
- 멀티 램프 나노 엑시머 UV 시스템:표면 폴리메리제이션용 통합 에시머 램프 단위
- 산소 모니터링 및 질소 정화 시스템:자동 질소 조절을 갖춘 실시간 O2 센서
- 수은 자외선 최종 완화 단위:광대역 수은 램프 배열
- PLC 제어 시스템:레시피 저장장치와 함께 사용자 친화적인 터치 스크린 인터페이스
- 냉각/고령화 구역:선택적인 강압 공기 냉각 부문
- 자동 스파킹 유닛:완성된 패널에 대한 출력 수집 시스템
기술 매개 변수
| 매개 변수 | 사양 / 설명 |
|---|---|
| 모델 지정 | 컴팩트 시리즈 - 완전히 사용자 정의 |
| 시스템 유형 | 롤러 코팅 + 엑시머 UV + 수은 UV 경화 |
| 엑시머 파장 | 172nm (원자) / 186-254nm (엣지 밴딩과 호환) |
| 작업 너비 | 600 / 1100 / 1320mm (개인화) |
| 작업 두께 범위 | 2~50mm (3~30mm의 장식판) |
| 최소 패널 길이 | 300mm (10-30mm 두께의 패널에 350mm) |
| 컨베이어 속도 | 0 - 20m/min (VFD를 통해 단계없는 조절) |
| 코팅 방법 | 단일 또는 이중 롤러 코팅 (자격화) |
| 코팅 헤드 수 | 1 - 2 (개인화) |
| 적용기 롤러 지름 | Φ200 / Φ250 mm (개인 조정 가능) |
| 투여 롤러 지름 | Φ123 / Φ150 mm (개인 조정 가능) |
| 적외선 평준화 길이 | 3 ~ 6m (개인화) |
| 코팅 두께 (습기) | 조절 가능: 0.01~2.0mm |
| 완성된 반짝이는 수준 (60°) | 2-5 GU (우르트라 매트) 까지 |
| 표면 경화 | 연필의 경도는 1H ~ 3H (부연 포뮬레이션에 따라) |
| 지문 방지 성능 | 우수한 - 지문 빠르게 떨어집니다 |
| 스크래치 저항 | 표준 매트 자외선 코팅보다 우수한 |
| 전체 설치 전력 | 35 - 80 kW (구성형에 따라) |
| 전원 공급 | 380V / 50Hz / 3단계 ( 220V / 60Hz로 구성) |
| 압축 공기 압력 | 0.4 - 0.7 MPa |
| 기계 발자국 (L × W × H) | 컴팩트 설계: 약 8,000-15,000 mm × 2,200 × 2,200 mm |
| 작전 높이 | 900mm (±20mm) |
| 제어 시스템 | 7인치 컬러 터치 스크린 HMI와 PLC, 요리 저장, 생산 데이터 로깅 |
| 안전 인증 | CE 인증, ISO9001:2015 준수 |
신청서
- 고품질 가구 패널:옷장, 캐비닛, 테이블, 선반
- 주방 캐비닛 문:초매트, 지문 방지
- 장식용 건물판:실내 벽판, 방의 분리판
- SPC 및 WPC 바닥:내구성, 스크래치 저항성, 부드러운 터치
- PVC 및 PET/PETG 가루판:장식용 엽재료의 매트 가공
- 문판:내부 및 외부 문 가죽
- 중소량 대량 생산:의류 제조업
- RTA 가구 부품:조립 준비 된 평면 포장 가구 패널
사용자 정의 옵션
콤팩트 시스템은고도로 사용자 정의 가능특정 생산 요구사항에 맞게:
- 작업 폭 600mm에서 1600mm까지 사용자 정의
- 단일 또는 이중 롤러 코팅 구성
- 롤러 경화 및 재료 사용자 정의
- IR 평준화 길이 3 ~ 6 미터에서 조절
- 질소 제어 시스템 최적화
- 냉각 부문 추가
- 모노크롬 인쇄 모듈 통합
- 추가 기능: 자동 패널 뒤집기, 가장자리 밴드 통합, 품질 검사 카메라
- 자동화 레벨 옵션 (수동, 반자동 또는 완전 자동)
- 컴팩트 제어 캐비닛 구성
- 지역 표준에 맞춘 맞춤형 전기 구성
주요 특징
- 컴팩트 발자국 디자인:제한된 공장 공간을 위한 공간 효율적인 레이아웃
- 먼지 없는 코팅 환경:통합 정화소 가 표면 결함 을 제거 한다
- 정밀 롤러 코팅 기술:고무 접착 롤러와 크롬 접착 롤러
- 최적화 된 흐름 평형:3~6미터 IR 레벨링은 전체 커버리지를 보장합니다.
- 우수한 스크래치 및 얼룩 저항성:밀접하게 연결된 표면 구조
- 콜드 엑시머 기술:최소 열 전달으로 민감한 기판을 보호합니다.
- 빠른 전환 가능성:급속한 롤러 변경 및 색상/소재 변경
- 에너지 효율적인 운영:최적화된 자외선 램프 구성 및 자동 질소 제어
- 1개 부품 구조체:안정성을 위해 가접 된 중용 철 프레임
- 사용자 친화적인 HMI:레시피 저장장치와 직관적인 터치 스크린 인터페이스
지원 및 서비스
- 공간 계획 지원:현장 또는 원격 상담
- 설치 및 시공:전문적인 현장 설치 지원
- 운영자 훈련:코팅 최적화 및 유지 관리에 대한 포괄적 인 교육
- 롤러 교환 및 유지보수 키트:미리 정렬된 예비 롤러 카트리지
- 기술 지원 전화:반응형 원격 기술 지원
- 예방 유지보수 계획:계획된 유지보수 프로그램
- 예비 부품 사용 가능:정품 예비 부품의 평생 공급
포장 및 운송
- 포장:폼 패딩과 습기 장벽을 갖춘 콤팩트한 수출 목조 상자
- 배송 옵션:해상 화물, 항공 화물 또는 육상 운송을 통한 전 세계 운송
- 배달 시간:표준 구성을 위해 25-40 일; 맞춤형 구성을 위해 40-55 일
- 서류:기술 설명서 및 CE 선언을 포함한 전체 수출 문서
자주 묻는 질문
이 콤팩트 시스템에는 얼마나 많은 바닥 공간이 필요합니까?
라인의 총 길이는 구성 및 작업 폭에 따라 8,000mm에서 15,000mm까지 다양하며 제한된 바닥 공간을 가진 시설에 적합합니다.또한 시스템은 특정 공장 레이아웃에 맞게 대체 모듈 배열로 사용자 정의 될 수 있습니다..
이 라인은 평면 패널과 프로파일 / 가장자리 표면을 모두 처리 할 수 있습니까?
주로 평면 패널을 위해 설계되었습니다. 가장자리 밴딩 통합을 위해 옵션 모듈 (모노크롬 인쇄, 가장자리 특수한 익시머 처리) 이 추가 될 수 있습니다.특정 구성 요구 사항에 대한 우리의 엔지니어링 팀과 연락.
어떻게 엑시머 기술이 지문 방지 기능을 얻나요?
172nm 엑시머 자외선은 현미경 수준에서 미세한 구부러진 표면 구조를 만듭니다. 이 질감은 빛을 흩어지며 손가락 기름과 표지의 가시성을 감소시킵니다.마이크로 구조는 지문 접촉 영역을 줄입니다., 눈에 잘 띄지 않고 깨끗하게 지우는 것이 더 쉬워집니다.
엑시머 램프와 자외선 LED의 일반적인 수명은 얼마일까요?
엑시머 램프는 일반적으로 사용 빈도와 운영 조건에 따라 수 천 시간에서 만 시간의 수명을 가지고 있습니다. 자외선 LED는 20,000 시간을 초과하는 연장 수명을 가지고 있습니다.규칙적 인 정형화 와 적절한 유지 보수 는 부품 의 수명 을 극대화 할 것 이다.
이 장비는 엄격한 환경 요구 사항을 가지고 있습니까?
예, 엑시머 코팅은 안정적인 환경 조건이 필요합니다. 안정적인 온도와 습도를 가진 깨끗하고 온도 조절 된 환경 (선택하면 청정실) 이 좋습니다.작업은 표면 마감에 영향을 미치는 오염을 피하기 위해 표준 절차를 따라야합니다.그러나 이 과정은 매우 자동화 되어 있으며, 수동 노동에 최소한의 의존도를 가지고 있습니다.
이것은 물 기반 자외선 코팅에 적합합니까?
네, 시스템은 수소 기반 UV, 용매 기반 UV 및 100% 고체 UV 포뮬레이션을 포함한 광범위한 UV 치료 가능한 코팅과 호환됩니다. 호환되는 코팅 유형에는 아크릴, 에포시스,폴리우레탄, 그리고 PUA 시스템
이 노선은 앞으로 더 큰 용량으로 업그레이드 될 수 있을까요?
모듈형 설계는 부품 업그레이드를 허용하지만 기계 프레임과 컨베이어 너비는 일반적으로 고정됩니다.우리는 당신이 미래의 제한을 피하기 위해 구매 시점에 필요로 예상 가장 넓은 패널 차원을 지정하는 것이 좋습니다더 넓은 작업 너비 (2600mm까지) 를 위한 사용자 정의 옵션은 더 큰 플랫폼 모델에서 사용할 수 있습니다 - 우리의 판매 팀에 문의하십시오.
