산업용 직물 펄스 폼링용 고 용량 2층 천연가스 건조 오븐
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | OSMANUV |
| 인증: | ISO9001 |
| 모델 번호: | OSM-DNG-1320 |
| 문서: | Natural Gas Drying Machine.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 30 ~ 40 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 협상 |
|
상세 정보 |
|||
| 전원 공급 장치: | 220V/380V/415V, 50Hz/60Hz | 최대 제품 너비: | 1320mm |
|---|---|---|---|
| 지불: | 티/티 | 코팅 속도: | 조정가능한, 0.1-3 미터/분 |
| 자동등급: | 오토매틱 | 기능: | 건조 및 탈수 |
| 건조 소재: | 사료, 비료 등 | 무게: | 모델에 따라 다양하며 일반적으로 500kg에서 5000kg입니다. |
| 강조하다: | 산업용 직물조각 건조 오븐,두 층의 천연가스 건조기,용량이 큰 산업용 건조기 |
||
제품 설명

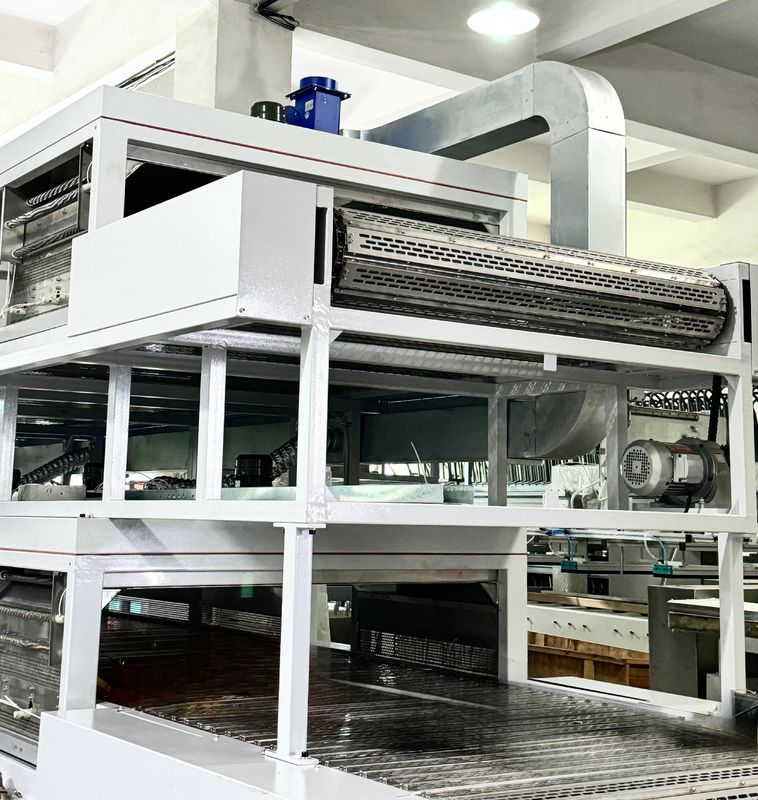

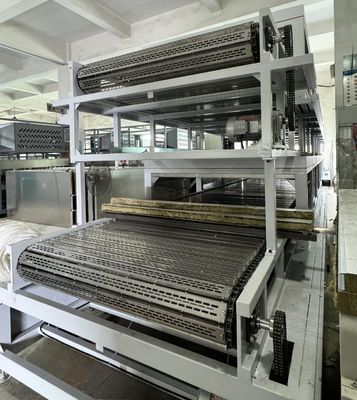

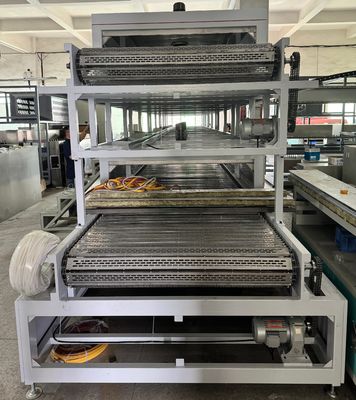

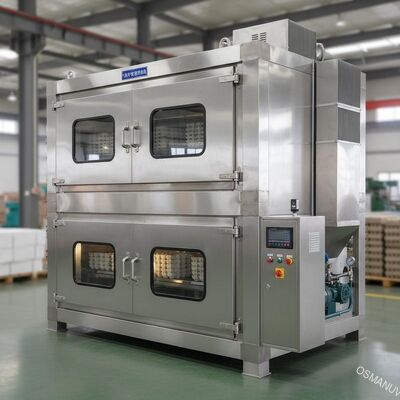

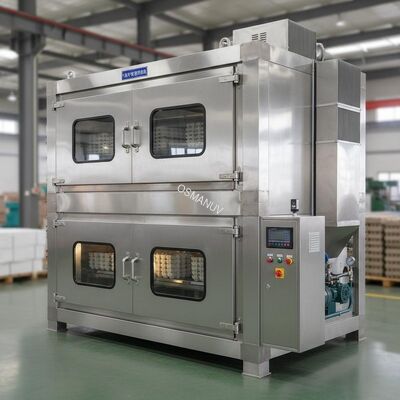

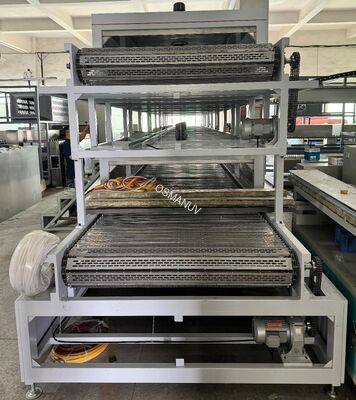

산업용 직물 펄스 폼링용 고 용량 2층 천연가스 건조 오븐
생산 라인 구성
이 공간 최적화 건조 시스템은 다음을 포함합니다:
- 모터화된 공급 컨베이어변속 속도, 콤팩트 디자인, 수동 또는 자동 제품 로딩 스테이션
- 이중층 단열 건조 터널2개의 수직으로 쌓인 건조실 (하층 + 상층), 고밀도 바위 솜 단열 (100-120mm)
- 통합된 천연가스 연소 장치∼ 콤팩트 직연소연기, 스테인레스 스틸 열 교환기, 조절 제어 밸브
- 고효율 공기 순환 팬2개의 팬 (각 갑판에 하나씩) 가 가변속도 조절장치, 조절 가능한 공기 분배 잎
- 조절 가능한 덤퍼가 있는 배기 시스템습도를 조절하고 습도를 제거하기 위해
- 컴팩트 PLC 제어판벽에 장착하거나 기계에 장착할 수 있는 디자인, 7인치 터치 스크린 HMI, 기본 요리 저장장치 (최고 30개 요리)
- 온도 모니터링 시스템디지털 디스플레이를 갖춘 각 데크에 PT100 센서

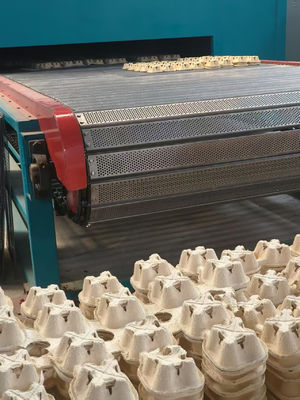

- 출력 컨베이어제품 수집 트레이 또는 수동 배하역
- 가스 안전 잠금 시스템불 감지기, 가스 누출 센서, 수동 종료 밸브, 비상 정지 버튼
이 시스템은 콤팩트한 발자국을 위해 설계되었으며, 바닥 공간이 제한된 시설에 적합합니다. 전체 길이는 소규모 생산에서 6 미터까지 짧을 수 있습니다.
제품 개요
이건콤팩트 듀플 레이어 천연 가스 건조기특별히 설계된소형과 중형의 직물조각 작업, 파일럿 생산 라인이나심각한 공간 제한두 개의 건조실을 수직으로 쌓아 두면 this system achieves double the drying capacity of a single-deck dryer while occupying the same floor area – typically requiring only 6-15 meters of linear space compared to 12-30 meters for a comparable single-deck system.
건조기 사용직접 가스를 이용한 난방강제적으로 뜨거운 공기가 순환됩니다. 천연 가스는 콤팩트하고 고효율의 조절 연기에 연소되며 뜨거운 공기는 각 갑판을 통해 독립적으로 순환됩니다.하층 갑판과 상층 갑판에는 별도의 온도 제어 장치와 공기 흐름 조절 장치가 있습니다., 다양한 제품 유형 또는 다른 건조 단계에 대한 유연한 작동을 허용합니다.
콤팩트 디자인은 다음과 같은 제조업체에 이상적입니다.
- 생산을 확장하지만 바닥 공간이 제한되어 있습니다.
- 파일럿 또는 R&D 건조 라인 설치
- 소량, 고가치의 직물 펄스 폼 제품 생산
- 수평 공간이 제한된 다층 시설에서 작동하는 것
- 추가 건조 용량을 위해 제한된 공간으로 기존 생산 라인의 재구성
기술 사양
| 매개 변수 | 값 / 범위 |
|---|---|
| 건조장 구성 | 이중 계층 (두 개의 수직으로 쌓인 건조 방), 단일 통행 컨베이어 장치 |
| 전체 건조 터널 길이가 | 6 / 8 / 10 / 12 / 15미터 (맞춤형) |
| 한 갑판당 효과적인 건조 너비 | 400 / 600 / 800 / 1000 mm (맞춤형) |
| 갑판 높이의 공백 | 150~400mm (조정 가능하고, 각 갑판마다 독립적으로) |
| 컨베이어 벨트 속도 | 0.5~10m/min (인버터 제어, 각 갑판마다 독립) |

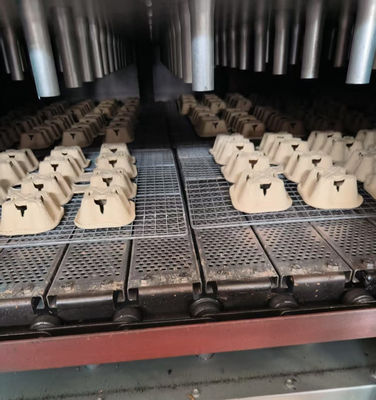

| 벨트 종류 | 스테인레스 스틸 망 (표준) / PTFE 망 / 체인 컨베이어 (맞춤형) |
| 건조 용량 | 1시간당 200~2000kg의 수분 제품 (맞춤형) |
| 난방원 | 천연가스 (표준) / LPG / 바이오가스 (맞춤형) |
| 타워 열 입력 | 50~600kW (맞춤형) |
| 천연가스 소비 | 25~200Nm3/시간 (제품에 따라) |
| 건조 온도 범위 | 50°C - 150°C (조정 가능, 각 갑판에 따라 독립) |
| 최대 온도 (선택) | 250°C까지 고온 특성에 따라 (맞춤형) |
| 매 팩에 걸리는 휴식 시간 | 10~60분 (맞춤형벨트 속도와 터널 길이를 통해) |
| 공기 순환 | 고효율의 원심방향기 (각 갑판에 하나씩), 변속 속도 제어 |
| 습도 조절 | 수동 또는 자동 배기가스 덤퍼 제어 (오프셔널 습도 센서를 갖춘 자동) |
| 온도 조절 정확도 | ±2°C (PID 제어) |
| 최종 수분 함량 | 3%~15% (조정 가능) |
| 열효율 | 최대 85% |
| 전원 공급 | 380V / 400V / 220V, 50/60Hz, 3단계 또는 단일단계 (맞춤형) |
| 제어 시스템 | 7인치 터치 스크린 HMI와 PLC, 요리법 저장 (30개 요리법), USB를 통한 기본 데이터 로깅 |
| 안전장치 | 불 감지기, 가스 누출 센서, 자동 종료 밸브, 비상 정지, 과온 경보 |
| 단열 두께 | 100mm 고밀도의 바위 솜 |
| 주택 재료 | SUS304 스테인레스 스틸 (내방 및 식품 접촉 부위), 분말 접착 스틸 외부 프레임 (맞춤형) |
| 전체 차원 (L × W × H) | 길이: 6 - 15m, 너비: 1.5 - 2.5m, 높이: 2.5 - 3.5m |
| 사전 조립 | 공장에서 완전히 미리 조립되어, 현장에서의 빠른 연결을 위해 모듈 섹션으로 배송됩니다. |
| 준수 | CE, ISO9001 |
신청서
- 중소규모의 펄스 폼프 생산500~2000kg/시간 용량 범위
- 파일럿 라인 및 연구개발 시설새로운 제품 개발 및 프로세스 최적화
- 특수 펄스 폼 제품소량, 고가치 제품 (화장품 포장, 고급 식품 용기, 전자 제품 삽입)
- 시작용 직물 펄스 폼링 작업✅ 확장 가능성 있는 저렴한 입시 수준의 건조 솔루션
- 여러 제품 시설다양한 제품 유형을 자주 변경
- 제한된 바닥 면적의 시설여러 층의 공장, 후장, 공간적 제약
- 교육 및 훈련 시설유통기술 교육
사용자 정의 옵션
이 콤팩트 드라이어는 다양한 애플리케이션에 대한 유연한 사용자 정의를 제공합니다:
- 사용자 정의 가능한 터널 길이6m (최저) 에서 15m (최대) 으로 기계 폭을 변경하지 않고 용량을 확장 할 수 있습니다.
- 커스터마이징 건조 너비400mm (좁은 제품) 에서 1000mm (표준 트레이)
- 커스터마이징 가능한 벨트 타입스탠더드 스테인레스 스틸 망 (기준), PTFE 망 (고착성), 체인 컨베이어 (중량 제품) 또는 철선 벨트 (고속 공기 흐름)
- 커스터마이징 할 수 있는 갑판 공백- 각기 다른 제품 두께에 맞게 상층과 하층 갑판 높이를 독립적으로 조정합니다.
- 사용자 정의 가능한 온도 범위표준 50~150°C, 특화된 용도로 250°C까지의 고온 옵션
- 맞춤형 연료 종류천연가스, LPG 또는 바이오가스; 이중 연료 사용 가능
- 사용자 정의 가능한 제어 시스템기본 수동 제어 (디얼 및 스위치) 또는 터치 스크린으로 완전한 PLC 자동화
- 커스터마이징 가능한 컨베이어 로딩/얼로드수동 로딩 스테이션, 반 자동 또는 전류 형성 기계와 완전한 통합
- 사용자 정의 가능한 안전 패키지추가 가스 탐지기, 빛 커튼, 영역 스캐너
- 커스터마이징 가능한 전압과 주파수전 세계 어느 지역에서도
- 색상 및 브랜드 설정OEM 커스터마이징 가능
주요 특징
- 콤팩트한 발자국- 비교할 수 있는 단층 건조기보다 40~50% 더 적은 바닥 공간을 차지하며, 공간 제한 시설에 이상적입니다.
- 사전 조립 및 시험모듈형 단위로 배송되며 현장 설치 시간이 크게 줄여집니다 (일반적으로 3-5일)
- 독립적인 갑 제어상층과 하층 갑판은 다른 제품이나 다른 건조 온도를 동시에 실행할 수 있습니다.
- 에너지 효율성- 85%까지의 열효율과 선택적 열 회수, 전기 건조에 비해 낮은 운영 비용
- 빠른 제품 전환다양한 제품 유형에 대한 레시피 기반의 매개 변수 회수 (온도, 속도, 공기 흐름)
- 사용자 친화적인 동작실시간 온도 표시 및 경보 표시와 직관적인 터치 스크린 인터페이스
- 유지보수가 적은 설계접근 가능한 연소 장치, 벨트 접근을 위한 스윙 오픈 문, 쉽게 제거 가능한 패널
- 유연한 연료 옵션천연가스, LPG 및 바이오가스와 호환됩니다. 현장 전환 가능
- 내장 안전 시스템불 감지, 가스 누출 센서, 자동 종료 밸브
- 확장 가능한 설계전체 시스템을 교체하지 않고 추가 터널 구간을 추가하거나 더 넓은 터널로 업그레이드하십시오.
- 데이터 로깅 기능품질 기록에 대한 건조 매개 변수 (온도, 속도, 기간) 를 수출하는 USB 포트
- 저렴한 입국지- 대용량 시스템보다 낮은 자본 투입, 창업 및 파일럿 라인에 이상적입니다
지원 및 서비스
- 평생 무료 기술 지원전화, 이메일 및 비디오 통화 지원
- 현장 설치 및 시공전 세계적으로 사용 가능한 엔지니어, 일반적으로 현장에서 3-5일
- 운영자 교육2~3일 현장 교육 포함; 원격 교육 옵션
- 1년 보증모든 기계 및 전기 부품 (확장 보증 가능)
- 예비 부품 공급48시간 빠른 배송에 필요한 필수 예비품
- 원격 진단문제 해결을 위한 VPN 액세스 (PLC 제어 옵션으로 사용할 수 있습니다)
- 무료 표본 검사✅ 당신의 젖은 펄프 폼드 제품을 보내; 우리는 건조 테스트 보고서를 제공합니다
- 프로세스 최적화 지원우리의 엔지니어는 당신의 특정 제품에 최적의 건조 매개 변수를 개발하는 데 도움이
- 업그레이드 경로기존의 컴팩트 드라이어는 추가 터널 섹션, 열 회수 또는 고급 제어 장치로 업그레이드 될 수 있습니다.
포장 및 운송
- 엑스포 등급의 강화된 목재 상자에 VCI 항강화 필름과 폼 패딩으로 포장
- 컨테이너 로딩 (20ft 또는 40ft 컨테이너) 을 위해 모듈형 섹션 (주 터널 몸체, 컨베이어 데크, 제어판, 연소 장치) 으로 운송
- 포함: 영어 설명서, CE 인증서, 전기 스케마, 가스 연결 도표, 캘리브레이션 인증서, 도구 키트, 예비 부품 키트
- 운송 조건: FOB / CIF / DDP 해상, 항공 화물 또는 육상 운송
- 납품 시간: 표준 구성을 위해 20 일; 사용자 정의 옵션에 대한 30-45 일
- 최소 주문: 1 세트
자주 묻는 질문
Q1: 단층 드라이어와 비교하면 콤팩트한 이층 드라이어가 얼마나 많은 바닥 공간을 필요로 합니까?
A1: 콤팩트한 이층 건조기는 일반적으로 비교 가능한 용량의 단일 층 건조기보다 40~50% 더 적은 바닥 공간을 차지합니다. 예를 들어,15-20m의 선형 공간을 필요로 한 단일 데크 드라이어는 8-12m에 불과한 이중 데크 단위로 대체 될 수 있습니다.정확한 발자국은 선택된 터널 길이와 너비에 달려 있습니다.
Q2: 더 짧은 터널 길이로 시작해서 생산량이 커질수록 나중에 세션을 추가할 수 있나요?
A2: 예. 모듈형 설계로 더 짧은 터널 (예를 들어, 6 미터) 으로 시작하여 나중에 추가 터널 구간을 추가하여 건조 용량을 증가시킬 수 있습니다.이것은 전체 건조기를 교체하지 않고 생산을 확장하는 비용 효율적인 방법입니다모듈 확장 설계에 대한 엔지니어 팀의 의견을 부탁드립니다.
Q3: 이 건조기는 일회용 판과 같은 얇은 벽 제품 건조에 적합합니까?
A3: 예. 조절 가능한 갑판 자유 (150-400 mm) 및 변수 벨트 속도는 얇은 벽 제품에서 정확한 제어 기능을 제공합니다. 강제 된 뜨거운 공기 순환은 왜곡없이 균일한 건조를 보장합니다.매우 얇은 제품 (e예를 들어, 0.5-1mm 두께), 우리는 붙어있는 것을 방지하기 위해 PTFE 망 벨트 옵션을 권장합니다.
Q4: 콤팩트 드라이어의 전력 소모량 (가스를 제외한) 은 무엇입니까?
A4: 전기 전력 소비는 환기, 컨베이어 모터 및 제어 시스템 수에 따라 일반적으로 5 ~ 15 kW입니다.에너지 공급의 대부분은 천연가스로 부터 나온다일반적으로 산업용 건조 용도로 전기 난방보다 비용 효율적입니다.
