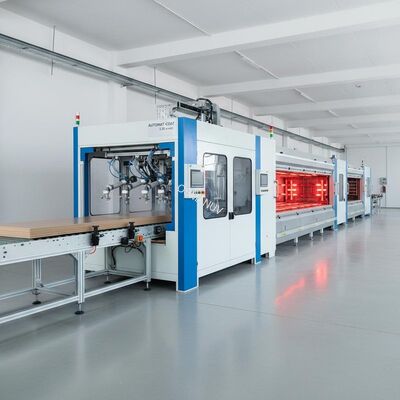

가구 패널용 고속 자동 스프레이 코팅 라인 – MDF 및 파티클보드용 맞춤형 건 구성으로 5-20 m/min 생산
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | OSMANUV |
| 인증: | ISO9001 |
| 모델 번호: | OSM-PT-1320 |
| 문서: | automatic spray coating mac...ne.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1세트 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 30 ~ 40 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 협상 |
|
상세 정보 |
|||
| 최소 처리 길이가: | 1000mm | 재료 호환성: | 페인트, 바니시, 접착제 |
|---|---|---|---|
| 기계 시험 보고서: | 제공 | 적용분야: | 산업 및 자동차 코팅 |
| 코팅 두께: | 0.1-3mm | 제어 시스템: | PLC / HMI |
| 코팅 두께 범위: | 5-200 미크론 | 제어 유형: | 디지털 제어 패널 |
| 강조하다: | 가구 자동 스프레이 코팅 라인,MDF 고속 스프레이 코팅기,파티클보드 맞춤형 스프레이 건 구성 |
||
제품 설명
가구 패널을 위한 고속 자동 스프레이 코팅 라인 5-20m/min MDF 및 가공판을 위한 사용자 정의 가능한 총 구성을 가진 생산
생산 라인의 구성

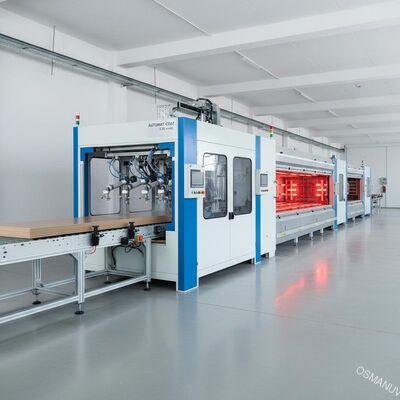

가구 패널을 위한 자동 스프레이 코팅 생산 라인은 고품질의 연속적인 표면 가공을 위해 설계된 완전히 통합된 모듈 시스템입니다.생산 라인의 구성다음을 포함합니다.
-
자동 공급 컨베이어:롤러 또는 벨트 컨베이어
-
먼지 제거 및 이온화 단위:브러쉬 롤러 + 공기 칼 패널 표면을 청소하고 최적의 코팅 접착을 위해 정적 제거.
-

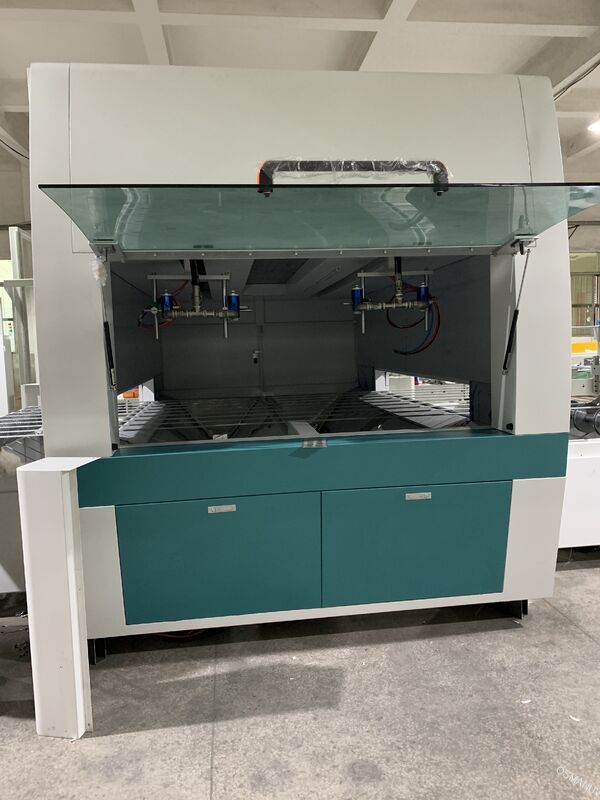

정밀 롤러 코팅 / 스프레이 코팅 챔버:프라이머, 상층 코팅 또는 UV 코팅을 균일하게 적용하기 위해 교차 스프레이 총 (2-8 pcs) 이 장착되어 있습니다.
-
페인트 공급 및 순환 시스템:정밀 압력 조절 장치와 스테인레스 스틸 페인트 탱크 (20-40L) 를 갖춘 공기 용광 펌프
-
평준화 터널:코팅 패널이 건조되기 전에 부드러운 표면을 위해 밖으로 흐르는 것을 허용합니다.
-
건조/건조 오븐:모듈형 IR 건조 또는 자외선 완화 터널, 구역별 온도 조절 (환경 120°C까지)
-
공기 냉각 부문:마른 후 패널 온도를 낮추기 위해 강제 공기 냉각
-
자동 배하 및 스파킹 장치:포장용 완성된 패널을 수집합니다.
-

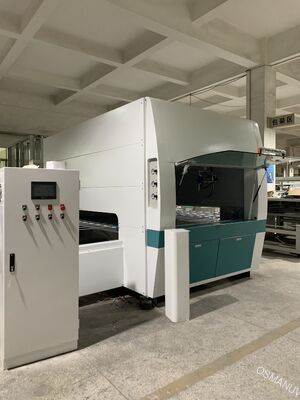

중앙 PLC 제어 패널:터치 화면 HMI (미쓰비시/델타) 가 라인 속도, 스프레이 매개 변수, 온도 및 요리 저장을 제어합니다.
참고: 스프레이 총의 수, 오븐 길이 및 컨베이어 배열을 포함한 라인 구성은완전히 커스터마이징 가능여러분의 생산 공간과 생산량 요구에 맞게
제품 설명
Our자동 스프레이 코팅 생산 라인고효율의 연속 가공 시스템으로, MDF, 회전판, 접착판, 대재 목재와 같은 평면 가구판에 균일한 표면 코팅을 적용하기 위해 특별히 설계되었습니다.그리고 복합판이 는 프라이머, 베이스 코트, 톱 코트, 자외선 치료성 페인트, 그리고 물 기반 코팅 에 이상적입니다.

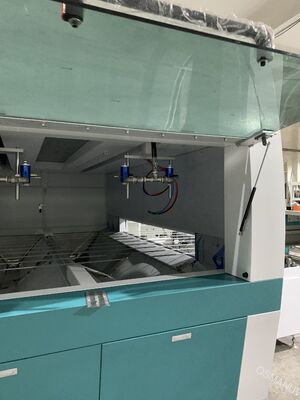

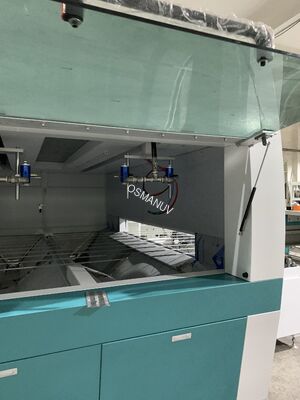

이 시스템은반사 스프레이 메커니즘여러 가지 고 정밀 스프레이 총이 세르보 드라이브 레일 위에 장착되어 있습니다. 총은 패널 표면을 가로질러 앞뒤로 움직이며 패널은 변속 컨베이어에서 이동합니다.이것은 조절 가능한 중복과 최소한의 오버 스프레이와 함께 완전한 커버리지를 보장합니다.페인트 공급 시스템은 압력 안정화 및 일관성 매끄러움과 흐름을 위해 선택적 순환을 갖추고 있습니다.
스프레이 후, 패널은 코팅 유출을 위해 평준화 터널을 통과하고 모듈형 건조/건조 오븐에 들어갑니다.IR 램프 또는 뜨거운 공기는 코팅을 빠르게 고칠 수 있도록 구역별 난방 (환경 120°C까지) 을 제공합니다.공기 냉각 부문은 자동 스파킹 전에 처리 온도에 패널을 가져옵니다.
주요 장점은 다음과 같습니다.
-
높은 생산 속도(최고 20m/min)
-
유니폼 코팅 두께(5~50마이크론 조절)
-
페인트 폐기물 감소(수동 스프레이에 비해 최대 30%의 절감)
-
일관성 있는 품질PLC로 제어되는 반복성
그 줄은완전히 커스터마이징 가능다양한 패널 크기, 코팅 종류, 생산 용량, 초보 모델에서 완전히 자동화된 고속 노선까지 다룰 수 있습니다.
기술 매개 변수
다음 표에서는 표준 구성에 대한 사양을 설명합니다.광범위한 사용자 정의당신의 독특한 패널 크기, 코팅 재료, 그리고 처리량 목표를 충족시킬 수 있습니다.
| 매개 변수 | 표준 모델 A (예: OSM-AS-1300) | 고속 모델 B (예: OSM-AS-2000) | 사용자 정의 범위 |
|---|---|---|---|
| 효과적 작업 너비 | 650mm / 1300mm | 1300mm / 2000mm | 사용자 정의650mm에서 2500mm까지 |
| 패널 두께 범위 | 3 mm 80 mm | 3 ∼ 120mm | 사용자 정의150mm까지 |
| 패널 길이 | 300mm | 300mm | 사용자 정의(연착장과 함께 더 짧습니다) |
| 컨베이어 속도 | 1 ∼ 10m/min (단계 없이) | 5 20m/min (단계 없이) | 사용자 정의속도 범위 (0-30m/min) |
| 스프레이 총 수 | 2개의 교류 총 | 4~8개의 교차포 | 사용자 정의2~12개 총 |
| 스프레이 권총 유형 | 고효율의 HVLP / 공기 원자화 | 정밀 자동 스프레이 총 | 사용자 정의(청구에 따라 브랜드 및 모델) |
| 페인트 공급 시스템 | 압력 탱크 (20L) + 대막 펌프 | 순환 시스템 (40L) + 듀얼 펌프 | 사용자 정의탱크 크기와 펌프 종류 |
| 코팅 두께 조절 | 5μ50 미크론 (조정 가능) | 5 ∼ 80 미크론 (조정 가능) | 사용자 정의PLC와 총의 매개 변수를 통해 |
| 건조/건조 방법 | IR 건조 오븐 (3 영역) | IR + UV 경화 (조합) | 사용자 정의(IR, UV, 컨벡션 또는 하이브리드) |
| 건조 온도 | 주변 환경 120°C (조정 가능) | 주변 환경 120°C (조정 가능) | 사용자 정의(특별 코팅에 180°C까지) |
| 오븐 길이 | 6m / 9m / 12m (표준) | 15m / 18m / 21m (특정) | 사용자 정의코팅/건축 필요에 따라 길이 |
| 제어 시스템 | PLC + HMI (델타) | PLC + HMI (미츠비시) 레시피 저장장치 | 사용자 정의(미쓰비시, 델타 등) |
| 전원 공급 | 380V, 50Hz, 3단계 | 380V/415V, 50/60Hz, 3단계 | 사용자 정의지역 전압/주파수 |
| 전체 설치 전력 | 약 15 ∼ 45 kW | 약 50 ∼ 120 kW | 오븐과 총 구성을 따라 달라집니다. |
| 공기 소비 | 500~1200L/분 | 800~2000 L/min | 사용자 정의총기 수를 기준으로 |
| 기계 차원 (LxWxH) | 변수 (프로젝트에 따라) | 변수 (프로젝트에 따라) | 사용자 정의작업실에 맞는 레이아웃 |
적용
이 자동 스프레이 코팅 라인은 가구 및 목재 제품 산업에서 널리 사용됩니다.
-
패널 가구:MDF, 파리보드, 프라이우드, 옷장, 캐비닛, 책상, 그리고 선반을 위한 단단한 나무 패널.
-
장식판:벽 패널, 천장 패널, 문 껍질, 와인 스코팅
-
공학용 바닥:목재 플라스틱 복합재 (WPC) 또는 고체 목재 바닥의 선착장 및 상층 코팅.
-
부엌 캐비닛 & 욕실 바니티:습기에 저항하기 위해 프라이머, 베이스 코팅, 그리고 UV 상층 코팅을 적용합니다.
-
사무실 가구:데스크톱, 파티션 패널, 저장 장치
-
음악 악기 및 공예품:기타, 스피커 및 장식 공예품용 평면 패널
사용자 정의
우리는 모든 가구 공장이 독특한 패널 크기와 코팅 요구 사항과 생산 레이아웃을 가지고 있다는 것을 이해합니다.우리의 자동 스프레이 코팅 라인은 매우 사용자 정의:
-
작업 너비: 사용자 정의650mm에서 2500mm까지 최대 패널 너비에 맞게
-
스프레이 총 구성: 사용자 정의총의 수 (2-12개), 반전 주름, 가장자리 코팅 또는 5면 코팅의 총의 각도.
-
컨베이어 타입:스테인레스 스틸 망 벨트, 테플론 벨트 또는 다양한 패널 무게와 코팅 유형에 대한 무거운 롤러 컨베이어 선택
-
건조/건조 시스템: 사용자 정의적외선 건조, 자외선 완화, 뜨거운 공기의 공류, 또는 코팅 화학 (물 기반, 용매 기반, 자외선) 에 기초한 하이브리드 조합의 선택.
-
온도 구역: 사용자 정의다단계 건조용 온도 프로파일 및 난방 구역의 수
-
페인트 전달 시스템: 사용자 정의간단한 압력 탱크에서 자동 점착 조절과 색변화 빨래를 가진 완전히 순환하는 시스템까지
-
자동화 수준:반자동 수동 제어에서 원격 모니터링, 요리 관리 및 데이터 로깅을 갖춘 완전 자동 PLC까지
-
배기가스 및 오버스프레이 회수: 사용자 정의지역 환경 규정을 준수하기 위한 물 커튼 또는 건조 필터 시스템
-
공급/출출 표: 사용자 정의길이와 높이가 기존 컨베이어나 스파킹 시스템과 통합될 수 있습니다.
-
재료 건설:표준 파우더 코팅 스틸 또는맞춤형무연강 (SUS 304) 이 습지 또는 청정실 환경에 적합합니다.
특징
-
반사 스프레이 기술:조정 가능한 스트로크, 속도 및 겹치는 세르보 드라이브 레일은 다양한 너비의 패널에 균일한 커버리를 보장합니다.
-
높은 전송 효율성:HVLP 또는 정밀 자동 총은 과도한 스프레이를 최소화하여 수동 스프레이에 비해 20-30%의 페인트를 절약합니다.
-
PLC 정밀 제어:다양한 패널 크기와 코팅 유형에 대한 최대 100 개의 레시피를 저장합니다. 한 번의 터치로 변경하면 정지 시간을 줄입니다.
-
자동 페인트 순환:선택적 순환 시스템은 일관된 점성을 유지하며 고품질의 완공을 위해 색소가 침착되는 것을 방지합니다.
-
구역화 된 건조 제어:각 IR 또는 UV 구역에 대한 독립적인 온도 조절은 타오르는 것 또는 마저 진열하지 않고 최적의 진열을 보장합니다.
-
에너지 절감 설계:단열 된 오븐 패널과 자동 빈 상태는 생산 중단 동안 에너지 소비를 줄입니다.
-
빠른 색상 변화:선택적 빨래 시스템 색상 변경 사이에 빠른 청소 (5-10 분).
-
전체적인 안전:비상 정지, 모터 과부하 보호, 과온 보호, 접근 문 안전 잠금.
-
간편 유지보수:모듈형 설계로 스프레이 총, 펌프, 필터 등에 빠르게 접근할 수 있습니다.
-
먼지 없는 환경:배기가스 팬과 오버 스프레이 수집과 함께 폐쇄 된 스프레이 챔버는 깨끗한 작업 조건을 유지합니다.
지원 및 서비스
-
판매 전 상담:우리는 당신의 패널 사양, 코팅 재료, 생산 목표를 분석하여 최적의맞춤형라인 구성
-
샘플 테스트:파인센터에서 페인트를 사용하여 판지를 실행하여 구매하기 전에 코팅 품질과 생산 속도를 확인합니다.
-
레이아웃 디자인:우리의 엔지니어들은 전기 및 공기 요구 사항을 포함하여 2D/3D 레이아웃 도면을 제공합니다.
-
설치 및 시공:현장 설정, 정형화, 그리고 우리의 경험이 풍부한 기술자들에 의해 기존 생산 라인과 통합.
-
포괄적 인 훈련:기계 조작, 요리 프로그램, 청소 및 예방 유지 관리에 대한 운영자 및 유지 관리 직원에 대한 실무 훈련.
-
보증:전체 기계 (기계 부품) 12 개월, 전기 부품 6 개월. 확장 된 보증 옵션이 제공됩니다.
-
원격 지원:전화, 이메일, 왓츠앱 또는 비디오 통화로 24시간 24시간 온라인 기술 지원
-
부품:빠른 배송 (2-7일 항공 택배) 로 정품 예비 부품의 가맹
포장 및 운송
-
포장:주요 모듈은 팽창 필름과 충격 흡수 거품으로 포장되고,맞춤형강화된 수출 목재 상자 모든 상자는 방수 및 방화 (ISPM-15) 에 적합합니다.
-
부속품:소형 부품 (스프레이 총, 펌프, 전기 패널) 은 밀폐 된 플라스틱 봉지 및 거미로 덮인 카튼에 포장됩니다.
-
운송:
-
출하 항구:중국 첸젠 / 광저우 / 상하이 (고객 요청에 따라)
-
진행 시간:표준선: 20~30일맞춤형라인: 주문 확인 및 기술 승인 후 30-45 일.
-
운송 방법:바다 (FCL/LCL), 항공 화물, 또는 예비 부품에 대한 익스프레스 택배로 제공됩니다.
-
배송 조건:FOB, CIF, CNF, DDP맞춤형위치와 선호도에 따라
-
-
서류:상거래 청구서, 포장 목록, 화물표, 사용 설명서 및 CE 인증서 (이용할 경우)
FAQ
Q1: 이 자동 라인은 어떤 종류의 코팅을 적용 할 수 있습니까?
A: 라인은 물 기반, 용매 기반, UV-건축성, PU, NC 및 산성 완화 페인트 등 대부분의 목재 코팅과 호환됩니다. 스프레이 총, 펌프 밀폐 및 건조 방법의 선택은맞춤형특정 코팅 화학에 따라
Q2: 라인은 평면 패널과 프로파일 된 가장자리를 스프레이 할 수 있습니까?
A: 평면 패널의 경우, 교차 총은 우수한 커버링을 제공합니다.맞춤형옆으로 장착된 총 또는 별도의 가장자리 분사 모듈. 상담 중에 가장자리 코팅 요구 사항을 지정하십시오.
Q3: 수동 스프레이에 비해 얼마나 많은 페인트를 절약할 수 있을까요?
A: 우리의 자동화 시스템은 일반적으로 70-80%의 전송 효율을 달성합니다. 이는 수동 분사보다 20-30% 더 적은 페인트 폐기물을 의미합니다.부착 스프레이 챔버와 오버스프레이 복구 시스템은 물질 손실을 더 감소.
Q4: 색을 바꾸는 데 얼마나 걸리나요?
A: 선택적 자동 빨래 시스템으로 5-10 분 안에 색을 변경 할 수 있습니다. 빨래 시스템이 없으면 수동 청소는 약 15-20 분 정도 걸립니다.
Q5: 물 기반 코팅의 전형적인 건조 시간은 무엇입니까?
A: 건조 시간은 코팅 두께, 온도 및 공기 흐름에 달려 있습니다. 우리의 IR 건조 오븐과 60-80 ° C에서, 물 기반 코팅은 일반적으로 2-5 분 안에 고칠 수 있습니다.사용자 정의오븐 길이와 온도 영역이 필요한 생산 속도와 일치합니다.
Q6: 이 라인을 기존의 UV 경화 기계 또는 컨베이어와 통합 할 수 있습니까?
A: 예. 우리의 라인은 모듈 통합을 위해 설계되었습니다. 귀하의 기존 장비 사양 (높이, 속도, 인터페이스) 을 제공 하 여 우리는사용자 정의적당히 입력/출력 섹션.
Q7: 스프레이 총에 대한 유지보수 요건은?
A: 노즐 및 공기 뚜?? 의 매일 청소가 권장 됩니다. 우리는 상세 한 유지 보수 일정을 제공하고 기본 청소 도구를 포함 합니다. 교체 밀폐 및 바늘은 예비 부품으로 제공됩니다.
Q8: 당신은 해외 고객을위한 교육 및 설치를 제공합니까?
A: 예. 우리는 우리 엔지니어들에 의해 현장 설치 및 시공을 제공합니다. (고객에 의해 보장되는 여행 비용). 대안적으로 우리는 비용을 줄이기 위해 원격 지원과 비디오 가이드 설치를 제공합니다..운영자 교육은 현장에서 또는 라이브 비디오 세션을 통해 수행 될 수 있습니다.
Q9: 보증 기간은 얼마이며, 그 기간은 무엇을 포함합니까?
A: 보증 기간은 시공일로부터 12개월 (또는 배송일로부터 14개월, 먼저 되는 경우) 이다. 제조 결함 및 기계 부품의 조기 고장 등에 해당한다.소모품 (스프레이 노즐), 벨트, 필터) 는 적용되지 않습니다. 전기 부품은 6 개월 보증이 있습니다.
Q10: 더 빠른 속도나 추가 기능을 위해 나중에 노선을 업그레이드 할 수 있습니까?
A: 절대적으로요. 모듈형 설계로 인해 앞으로 더 많은 스프레이 총을 추가하거나, 건조 오븐을 확장하거나, 자외선 완화 모듈을 통합할 수 있습니다.우리의 엔지니어와 함께 당신의 미래 계획을 논의하십시오맞춤형업그레이드 경로
