상세 정보 |
|||
| 동력원: | 전기 | 적용 산업: | 제조공장 |
|---|---|---|---|
| 일괄생산: | 작은 | 코팅재료: | UV 니스 |
| 인쇄 방법: | 디지탈 프린팅 머신 | 경화속도: | 조정 가능, 최대 60m/분 |
| 기계 시험 보고서: | 제공 | 냉각 시스템: | 공기 냉각 |
| 강조하다: | 코팅용 산업용 UV 경화 시스템,듀얼 램프 자외선 경화 기계,생산 라인을 위한 365nm UV 경화 시스템 |
||
제품 설명

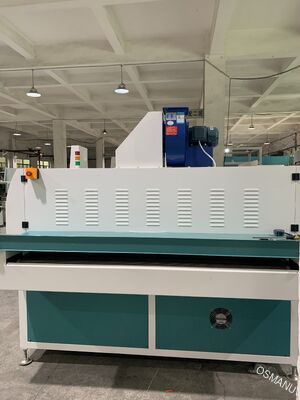

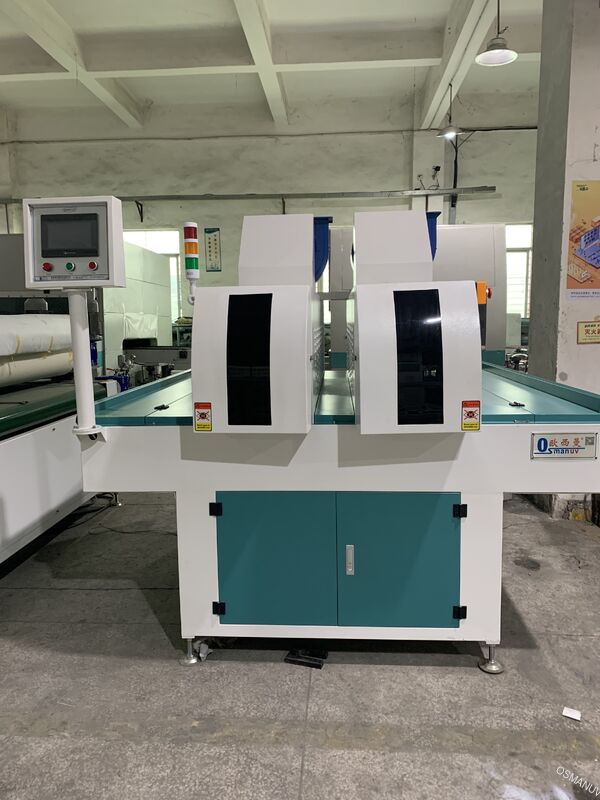

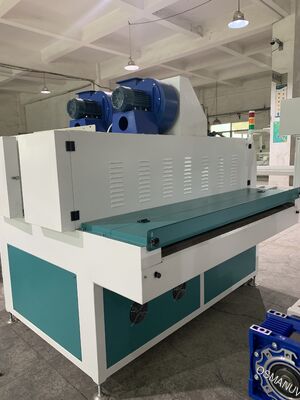

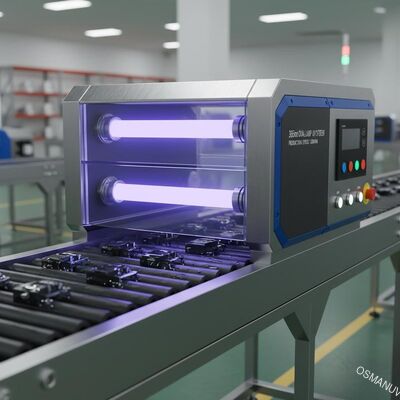

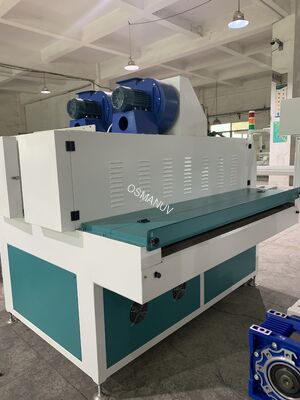

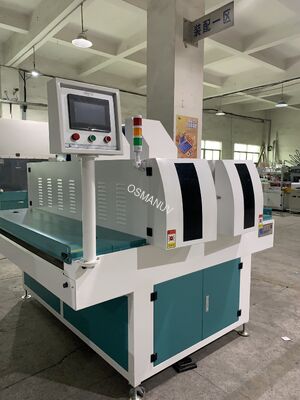

이 산업용 365nm 듀얼 램프 UV 경화 시스템은 제품 표면의 코팅, 잉크, 접착제 및 실런트를 고속 인라인 경화하도록 설계되었습니다. 두 개의 최적화된 365nm 파장 UV 램프를 활용하여 강렬하고 균일한 조사를 제공하여 신속한 가교 및 표면 경화를 달성하고 경화 시간을 몇 시간/분에서 몇 초로 크게 줄입니다. 견고한 구조로 인해 산업 환경에서 연중무휴 24시간 안정적인 작동이 보장되어 생산 처리량과 일관성이 향상됩니다.

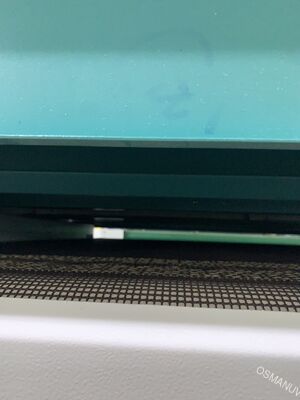

- 인피드 컨베이어 섹션:동기화된 벨트 또는 롤러 컨베이어

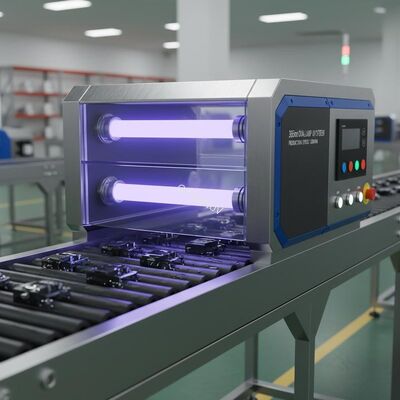

- UV 경화 챔버:두 개의 고강도 365nm UV 램프 어셈블리, 반사경 및 냉각 시스템을 포함하는 하우징
- 아웃피드 컨베이어 섹션

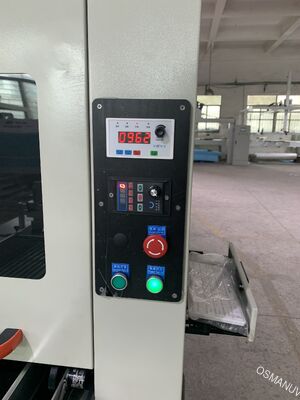

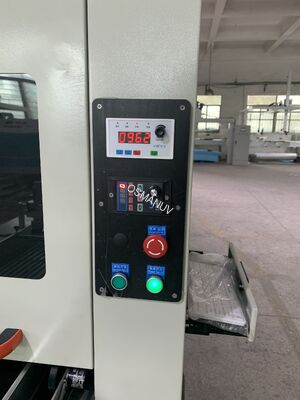

- 전원 및 제어 캐비닛:수은 또는 LED 램프 전원 공급 장치(안정기/드라이버), PLC 및 냉각 시스템 제어 장치를 수용하는 중앙 장치

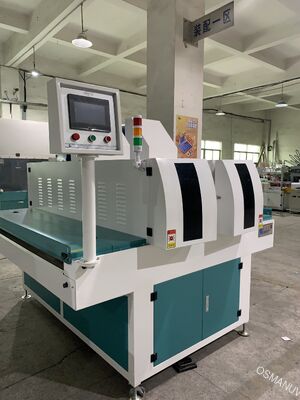

- 운영자 인터페이스:시스템 제어 및 모니터링을 위한 터치스크린 HMI(Human-Machine Interface)
| 범주 | 매개변수 | 사양 |
|---|---|---|
| 코어 UV 소스 | 파장 | 365nm(피크, Hg 램프의 스펙트럼이 넓음) |
| 램프 수 | 2 | |
| 램프 종류 | 맞춤형(표준: 중압 수은, 옵션: LED, 갈륨 도핑) | |
| 정격 램프 전력 | 맞춤형램프당(예: 200W/인치, 300W/인치) | |
| 경화 성능 | 표면의 UV 강도 | 조정 가능, 일반적으로 최대 600mW/cm²(램프 및 거리에 따라 다름) |
| 효과적인 경화 폭 | 맞춤형(표준: 300mm, 450mm, 600mm) | |
| 컨베이어 속도 범위 | 맞춤형, 일반적으로 1~30미터/분 | |
| 신체 및 유틸리티 | 모듈 크기(L×W×H) | 맞춤형폭과 필요한 체류 시간에 따라 |
| 전기 공급 | 380V/220V 3상, 50/60Hz(표준,맞춤형) | |
| 냉각방식 | 강제 공랭식(표준), 수냉식(고전력용 옵션) | |
| 제어 및 안전 | 제어 인터페이스 | 레시피 저장 기능이 있는 7인치 터치스크린 HMI |
| 안전 기능 | 인터록 스위치, UV 차폐, 과열 보호, 램프 점화 경보 |
- 금속, 플라스틱, 목재 제품의 보호 또는 장식 코팅 경화
- 인쇄 및 마킹 응용 분야에서 잉크의 즉각적인 설정
- 전자 어셈블리의 접착 및 밀봉(예: 컨포멀 코팅, 포팅)
- 제품 조립 시 접착제의 빠른 경화
우리는 생산 라인이 다양하다는 것을 알고 있습니다. 이 시스템은 고도로맞춤형:
- 경화 폭 및 길이:하우징과 램프 길이는 다음과 같습니다.맞춤형귀하의 제품과 필요한 에너지 용량에 맞게
- 램프 유형 및 전원:코팅의 스펙트럼 요구 사항과 에너지 요구 사항에 따라 수은, 갈륨 도핑 또는 UV LED 어레이 중에서 선택하세요.
- 컨베이어 통합:시스템은 다음과 같습니다.맞춤형특정 컨베이어 유형(벨트, 롤러, 체인 온 에지)과 통합
- 제어 통합:공장 SCADA 시스템에 통합하기 위해 통신 프로토콜(Profibus, 이더넷/IP)을 추가할 수 있습니다.
- 빠른 경화 속도:듀얼 램프는 높은 UV 에너지 출력을 제공하여 공정 시간을 대폭 단축합니다.
- 균일한 조사:최적화된 반사판 디자인은 일관된 제품 품질을 위해 경화 폭 전체에 걸쳐 균일한 강도를 보장합니다.
- 견고한 산업 디자인:안정적인 구성 요소와 효과적인 열 관리로 지속적인 작동을 위해 제작되었습니다.
- 정밀한 제어:사용자 친화적인 HMI를 통해 강도(전력 설정을 통해)와 컨베이어 속도를 정밀하게 제어하여 정확한 UV 선량을 조절할 수 있습니다.
- 에너지 효율적인 옵션:낮은 전력 소비 및 즉각적인 온/오프를 위해 고효율 UV LED 모듈과 함께 사용 가능
- 사전 판매 엔지니어링:시스템 크기 및 사양 지원
- 설치 및 시운전:특정 프로세스를 위한 현장 설정 및 최적화
- 훈련:운영자 및 유지보수 직원을 위한 종합 교육
- 판매 후 지원:12개월 보증, 즉시 사용 가능한 예비 부품, 원격/현장 기술 지원
- 포장:시스템은 운송 중 완벽한 보호를 위해 충격을 흡수하는 단단한 나무 상자에 안전하게 장착됩니다.
- 해운:해상 또는 항공 화물을 통해 배송됩니다. 필요한 모든 세관 서류가 제공됩니다. 표준 모델의 리드 타임은 일반적으로 6~8주입니다.
A: 365nm는 더 높은 광자 에너지를 갖는 더 낮은 파장이며, 종종 더 깊은 경화 개시 및 특정 광개시제에 더 좋습니다. 395nm는 매우 빠른 표면 경화와 일부 LED 시스템에 더 일반적입니다. 최적의 파장은 코팅 화학에 따라 다릅니다.
답: 그렇습니다. 냉각 시스템은 열을 관리합니다. 매우 민감한 물질의 경우,맞춤형수냉식 램프 하우징이나 UV LED 모듈(최소한의 IR 열 발생)과 같은 옵션을 사용할 수 있습니다.
A: 필요한 속도는 코팅에 필요한 UV 선량에 따라 다릅니다. 우리는 실험실 테스트를 지원하거나 램프 전력 및 강도에 따른 지침을 제공할 수 있습니다. HMI를 사용하면 최적화를 위한 손쉬운 속도 조정이 가능합니다.
답: 그렇습니다. 이 시스템은 램프에 쉽게 접근하고 교체할 수 있도록 설계되어 가동 중단 시간을 최소화합니다. 교체 간격은 램프 유형과 사용 시간에 따라 다릅니다.
A: 예, 동일한 하우징 프레임 내에서 가능합니다. 모듈식 설계로 미래 지향적맞춤화, 예를 들어 램프 전력 업그레이드 또는 경우에 따라 전기 호환성에 따라 램프 유형 변경 등이 있습니다.
