상세 정보 |
|||
| 보증: | 1년 | 기능: | 컨베이어 기계 |
|---|---|---|---|
| 색상: | 맞춤형 | 제품명: | 더블 스테이션 갠트리 로봇 암 |
| 기계 유형: | 컨베이어 기계 | 재료: | 금속 |
| 애플리케이션: | 자동차 생산 라인 | 유형: | 오토매틱 |
| 강조하다: | 이중 역 기판 로봇 팔,금속 금속 로봇 팔,보장이 있는 랜트리 로봇 팔 |
||
제품 설명

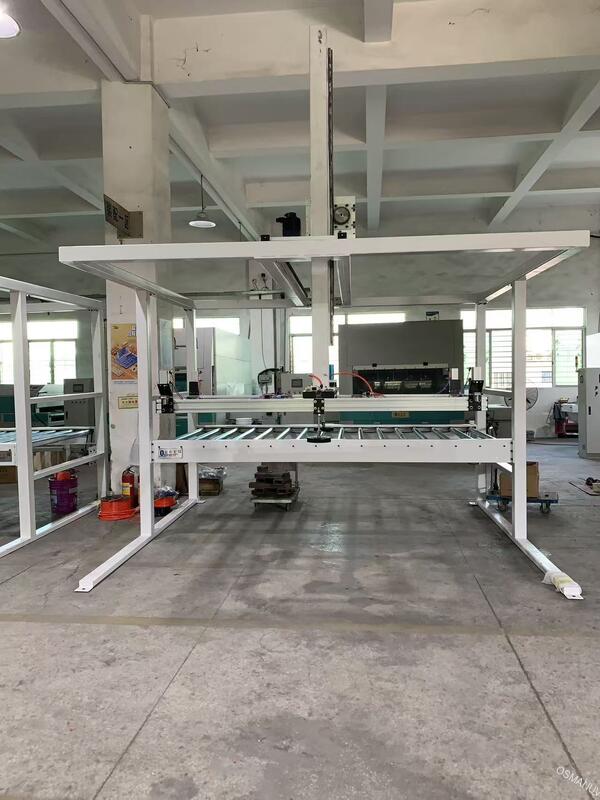

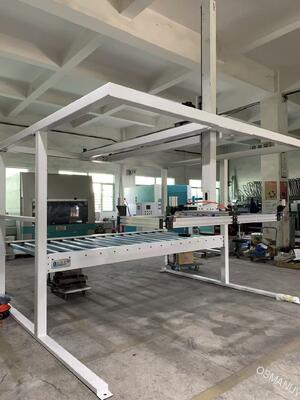

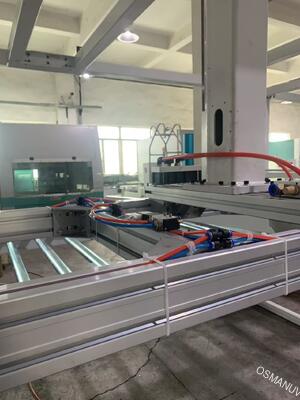

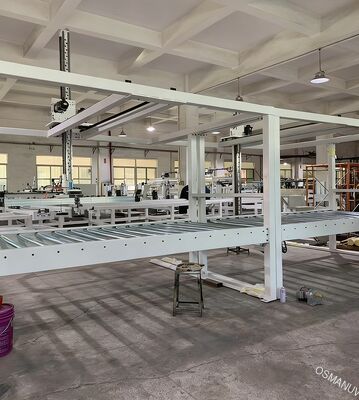

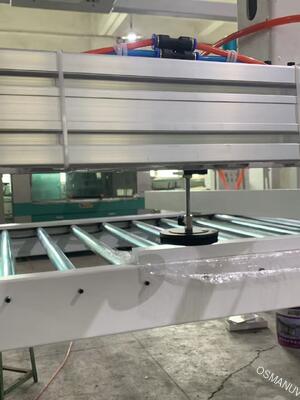

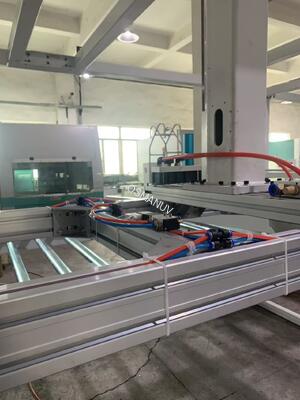

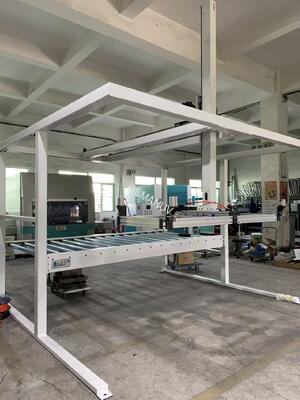

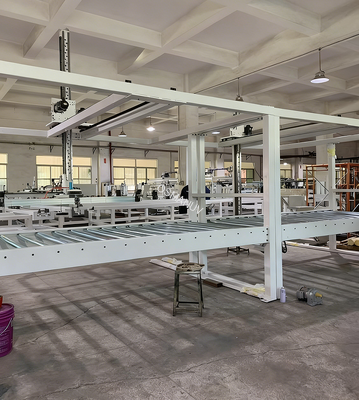

시트 금속용 듀얼 스테이션 갠트리 로봇 암생산성 및 유연성 극대화
생산 라인 구성
이 자동화 솔루션은 a 로딩 테이블, 듀얼 스테이션 가공 구역(레이저 커터, 펀치 프레스 등과 호환), 언로딩 및 분류 구역, 맞춤형 자재 보관 시스템 (소형 랙 또는 타워 창고) 및 중앙 제어 장치를 통합합니다.
제품 설명
당사의 듀얼 스테이션 갠트리 로더는 듀얼 독립 로딩/언로딩 헤드가 있는 고강성 갠트리 구조를 특징으로 합니다. 한 스테이션에서 가공하는 동안 다른 스테이션에서 자재 취급을 수행하여 기계 유휴 시간을 사실상 제거하는 동시 작동이 가능합니다. 시스템의 모듈식 설계는 맞춤형 레이아웃 적용을 허용하며 여러 공작 기계(최대 3대)를 지원할 수 있습니다.
기술 매개변수
핵심 사양은 지표이며 맞춤형 귀하의 응용 분야에 맞게 조정할 수 있습니다.
| 카테고리 | 매개변수 | 사양 / 설명 |
|---|---|---|
| 기계 구조 | 축 이동(X/Y/Z) | 예: 6000mm / 2500mm / 300mm [맞춤형] |
| 구동 시스템 | 정밀 서보 모터 & 볼 스크류 / 기어 랙 | |
| 위치 정확도 | ±0.1mm(표준), ±0.05mm(고정밀 옵션) | |
| 하중 및 재료 | 최대 시트 크기(로딩) | 예: 6000mm × 2500mm [맞춤형] |
| 최대 시트 두께 | 0.5mm - 25mm(표준), 최대 50mm(헤비 듀티) | |
| 헤드당 최대 하중 | 150kg(표준), 500kg+(헤비 듀티) | |
| 성능 | 최대 속도(X/Y) | 예: 120m/min |
| 최대 속도(Z) | 예: 60m/min | |
| 제어 및 전원 | 제어 시스템 | 산업용 PC + PLC, 맞춤형 HMI 포함 |
| 전원 공급 장치 | 380V / 50Hz / 3상(또는 맞춤형 현지 표준에 맞게) |
응용 분야
다음과 같은 자재 취급 자동화에 적합:
-
레이저 절단 및 펀칭 라인
-
유연한 제조 셀(FMC)
-
스탬핑 및 프레스 브레이크 작업
-
맞춤형 기존 CNC 가공 워크플로우에 통합
맞춤화
완벽한 적합성을 보장하기 위해 광범위한 맞춤화 를 제공합니다:
-
크기 및 도달 범위: 갠트리 스팬, 이동 길이 및 Z 스트로크.
-
엔드 이펙터: 특정 재료에 대한 진공, 자기 또는 기계식 그리퍼.
-
제어 통합: 귀하의 브랜드의 공작 기계(예: TRUMPF, BYSTRONIC, AMADA)와의 원활한 통신을 위한 맞춤형 소프트웨어 인터페이스.
-
안전 및 옵션: 부품 인식을 위한 라이트 커튼, 안전 스캐너 또는 비전 시스템 통합.
기능
-
듀얼 스테이션 설계: 사이클 시간을 대폭 줄이고 전체 장비 효율성(OEE)을 높입니다.
-
고강성: 견고한 용접 프레임은 고속에서 안정적이고 진동이 없는 작동을 보장합니다.
-
사용자 친화적인 프로그래밍: 쉬운 설정 및 경로 계획을 위한 직관적인 티치 펜던트 및 그래픽 인터페이스.
-
신뢰할 수 있는 구성 요소: 장기간 내구성을 위해 최고 수준의 서보 드라이브, 가이드 및 컨트롤러로 제작되었습니다.
-
확장 가능한 설계: 저장 및 분류 기능이 있는 맞춤형완전 자동화된 생산 라인의 기반 역할을 합니다.
지원 및 서비스
-
전문 현장 조사 및 레이아웃 계획
-
설치, 시운전 및 운영 교육
-
포괄적인 보증 (일반적으로 12-18개월)
-
글로벌 예비 부품 지원 및 원격 진단
-
평생 기술 컨설팅
포장 및 배송
-
기계는 맞춤형 포장 해상 운송을 위해 방수 처리된 헤비 듀티 나무 상자에 담겨 있습니다.
-
중요 구성 요소는 충격 방지 포장됩니다.
-
FOB/CIF 조건 사용 가능. 전문 물류 처리가 보장됩니다.
-
각 선적물에는 상세한 포장 목록과 설치 가이드가 동봉되어 있습니다.
FAQ
-
Q1: 표준 시스템의 리드 타임은 얼마입니까?
-
A: 약 8-10주. 맞춤형프로젝트의 리드 타임은 범위에 따라 다릅니다.
-
-
Q2: 이 시스템은 동일한 배치에서 서로 다른 시트 크기를 처리할 수 있습니까?
-
A: 예, 프로그래밍 가능한 위치 지정을 통해 가능합니다. 혼합된 임의 크기 시트의 경우 맞춤형 비전 시스템을 권장합니다.
-
-
Q3: 운영자를 위한 교육을 제공합니까?
-
A: 예, 유지 보수 및 프로그래머를 위한 포괄적인 현장 교육이 포함되어 있습니다.
-
-
Q4: 로더를 기존 기계와 통합할 수 있습니까?
-
A: 물론입니다. 통합 가능성은 사전 판매 조사의 일부입니다. 당사는 맞춤형 인터페이싱을 전문으로 합니다.
-
