상세 정보 |
|||
| 보증: | 1년 제조업체 보증 | 기원: | 중국 |
|---|---|---|---|
| 색상: | 파란색, 흰색, 녹색 선택 | 컨베이어 사이즈: | 사용자 정의 |
| 기능: | 수송 | 작업 속도: | 1-10m/분 |
| 맞춤형: | 예 | 용법: | 당신의 요구로 |
| 강조하다: | 자동화를 위한 고중량 갠트리 로봇,고하중 패널 취급 로봇,펄프 성형 적재 갠트리 로봇 |
||
제품 설명

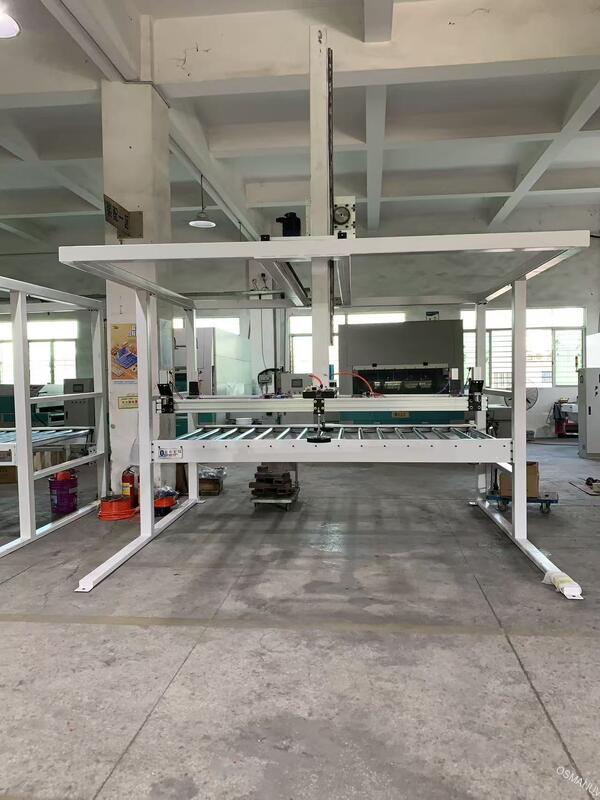

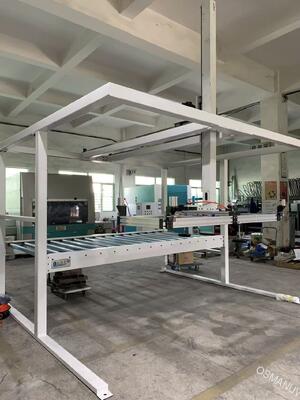

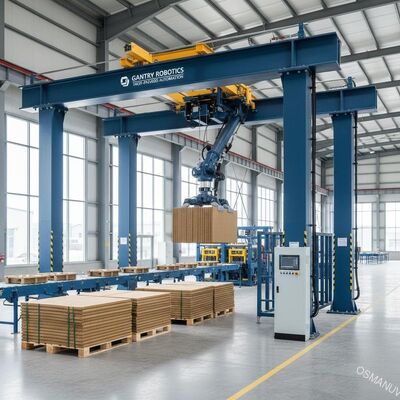

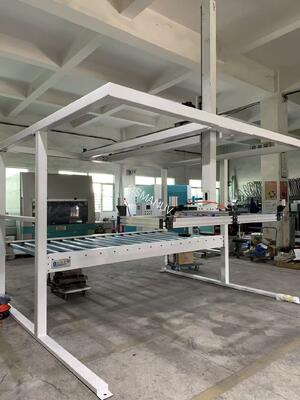

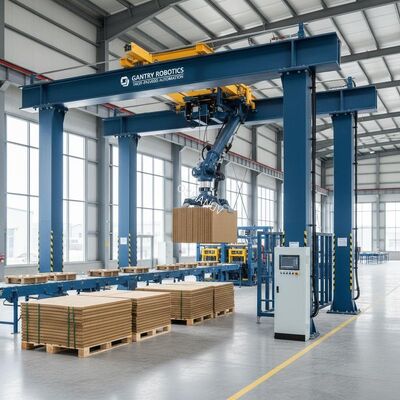

패널 및 펄프 성형 처리를 위한 중부하 작업용 갠트리 로봇 | 높은 페이로드 로딩/언로딩 자동화
제품개요
이 견고한 갠트리 로봇은 시트 재료(패널, 유리 및 복합 재료 등)와 3차원 제품(펄프 성형 제품 등)을 완전 자동화되고 정확하며 안정적으로 로딩 및 언로딩하도록 설계되었습니다. 견고한 모듈식 프레임을 기반으로 제작되어고도로 맞춤화 가능생산 라인에 원활하게 통합되어 수작업을 대체하고 효율성, 일관성 및 안전성을 향상시키는 작업 범위 및 엔드 이펙터 옵션입니다.
생산 라인 통합
- 견고한 모듈형 갠트리 프레임(X, Y, Z축)
- 고정밀 서보 드라이브 시스템 및 선형 가이드
- 맞춤형엔드 이펙터(기계식 그리퍼, 진공 흡입 컵 어레이, 특수 고정 장치)
- 프로그래밍 가능 논리 컨트롤러(PLC) 및 모션 제어 시스템
- 안전 울타리 및 라이트 커튼(옵션)
- 업스트림/다운스트림 장비(컨베이어, 프레스, 건조기)와의 통합 인터페이스
- 운전자 제어판(HMI)
기술 사양
| 매개변수 카테고리 | 세부정보 및 사양 |
|---|---|
| 갠트리 구조 | 모듈형 알루미늄 또는 강철 프로파일, 크기맞춤형 |
| 축 수 | 표준 3축(X, Y, Z), 회전축(A) 옵션 |
| 이동 범위(X, Y, Z) | 충분히맞춤형(예: X: 2000-6000mm, Y: 1000-3000mm, Z: 500-1500mm) |
| 포지셔닝 정확도 | ±0.1mm(일반) |
| 최대 속도 | 최대 2m/s(선형, 하중 및 이동에 따라 다름) |
| 최대 페이로드 | 맞춤형10kg에서 300kg+ |
| 제어 시스템 | 전용 모션 컨트롤러를 갖춘 산업용 PLC, 사용자 친화적인 HMI |
| 프로그램 작성 | 펜던트 및/또는 오프라인 PC 프로그래밍 교육 |
| 전력 요구 사항 | 380V / 50Hz / 3상(표준,맞춤형) |
| 의사소통 | 라인 통합을 위한 표준 Ethernet/IP, Profinet 등 |
응용
- 패널 산업:CNC 라우터, 패널톱, 페인팅 라인의 자동 공급/하역 및 합판, MDF, 파티클보드, 금속 시트의 스태킹/디스태킹
- 펄프 성형 산업:성형 프레스부터 컨베이어 또는 건조 랙까지 습식/건식 펄프 성형 제품(트레이, 식기류)을 고속으로 픽 앤 플레이스하고 적재 및 팔레타이징
맞춤화
우리 시스템의 핵심 가치는광범위한 사용자 정의. 우리는 이동 범위, 구조 강성, 탑재량, 이동 속도, 그리고 가장 중요한 사항을 맞춤화합니다.엔드 이펙터 툴링(진공 영역, 그리퍼 유형, 특수 고정 장치)을 통해 특정 제품의 크기, 무게, 모양(평평한 시트 또는 복잡한 3D 펄프 금형) 및 재료 표면을 처리할 수 있습니다.
주요 특징
- 높은 강성 및 정밀도:반복적인 핸들링 작업을 위해 안정적이고 정확한 위치 지정을 보장합니다.
- 유연한 툴링:퀵 체인지 엔드 이펙터를 통해 하나의 시스템으로 여러 제품 유형을 처리할 수 있습니다.
- 높은 신뢰성:최소한의 유지 관리로 산업 환경에서 연중무휴 24시간 작동하도록 설계되었습니다.
- 원활한 통합:조정된 자동화를 위해 업스트림 및 다운스트림 기계와의 간편한 통신
- 향상된 안전성:반복적이고 힘들거나 위험한 수동 처리 역할에서 작업자를 제거합니다.
지원 및 서비스
우리는 레이아웃 설계, 설치 감독, 포괄적인 프로그래밍 및 운영 교육, 1년 보증, 원격 진단 지원, 즉시 사용 가능한 예비 부품을 포함한 완벽한 프로젝트 지원을 제공합니다.
포장 및 배송
주요 구조 부품은 나무 상자에 안전하게 포장되어 있습니다. 정밀 가이드와 전기 부품은 별도의 박스에 포장되어 습기와 충격으로부터 보호됩니다. 배송 조건(FOB, CIF 등)은 목적지에 따라 협상 가능합니다.
자주 묻는 질문
Q: 젖은 펄프 성형품 등 깨지기 쉬운 제품도 취급할 수 있나요?
답: 물론이죠. 을 통해맞춤형진공 컵 툴링(부드러운 컵과 조절 가능한 흡입력 사용)과 부드러운 모션 프로필을 통해 민감한 품목을 손상 없이 처리할 수 있습니다.
Q: 어떻게 프로그래밍되나요? 우리 운영자가 배우기가 어렵습니까?
A: 그래픽 인터페이스를 갖춘 직관적인 티치 펜던트를 통해 프로그래밍됩니다. 당사는 귀하의 작업자가 자신 있게 기본 프로그램 조정을 실행하고 수행할 수 있도록 실습 교육을 제공합니다.
Q: 하나의 갠트리 로봇이 여러 기계에 서비스를 제공할 수 있나요?
A: 응, 크다.맞춤형작업 영역은 여러 스테이션(다중 프레스 또는 CNC)의 인피드 및 아웃피드 지점을 포괄하도록 설계되어 ROI를 극대화할 수 있습니다.
Q: 맞춤형 크기 시스템의 리드타임은 얼마나 됩니까?
A: 리드타임은 복잡성에 따라 다릅니다.맞춤화. 표준 모듈식 설계는 리드 타임이 더 짧습니다. 자세한 일정은 기술 사양이 확정된 후 제공됩니다.
Q: 기존 생산 라인에 통합 엔지니어링을 제공합니까?
A: 예, 우리는 턴키 솔루션을 제공합니다. 당사의 엔지니어는 귀하와 협력하여 귀하의 특정 컨베이어, 프레스 또는 제어 시스템과의 원활한 통합을 위한 인터페이스(기계 및 전기)를 설계할 것입니다.
