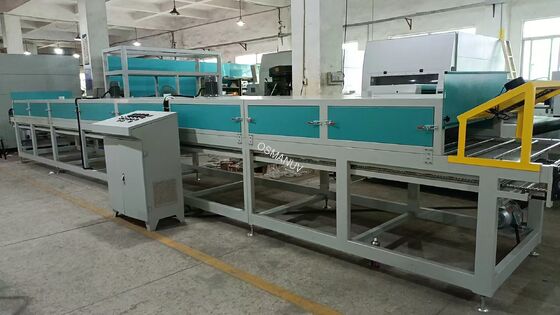

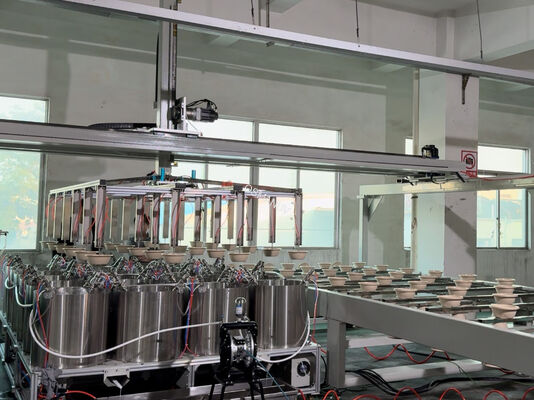

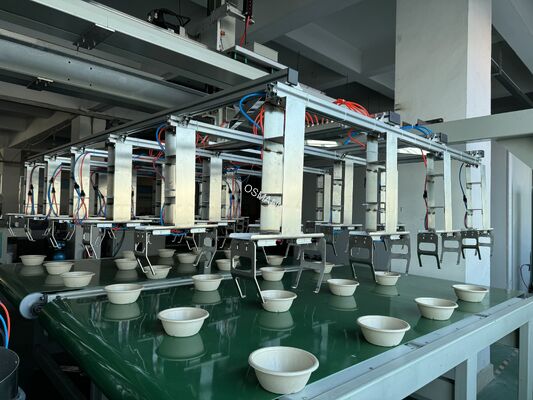

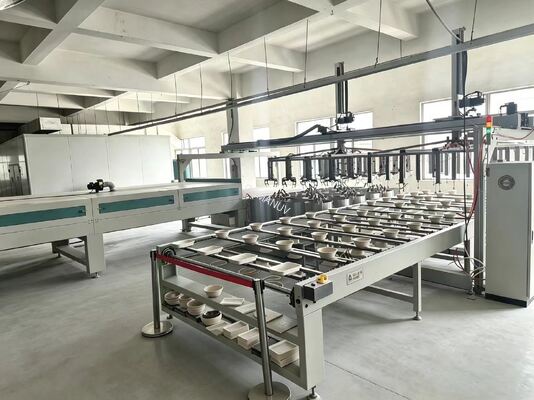

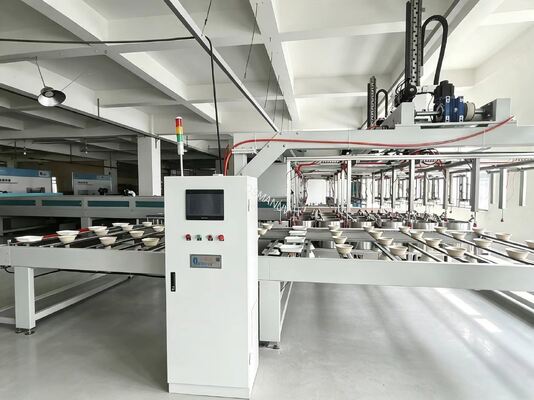

펄프 몰딩용 24개 스테이션 회전식 스핀 코팅 라인, 시간당 최대 1,200개 맞춤형 생산량 및 PLC 제어
24역 스핀 코팅 라인
,맞춤형 출력 로터리 코팅기
,PLC 제어 펄프 성형 코팅기
이 맞춤형 24개 스테이션 스핀 코팅 라인은 펄프 몰딩 식기류, 식품 용기, 산업용 포장재와 같은 3D 모양 제품에 균일한 기능성 코팅(수분/유분 차단, 바이오 기반, UV 경화형)을 적용하기 위해 설계된 고정밀 자동화 생산 시스템입니다.
회전 인덱싱, 모듈식 로봇, 및 통합 건조 구성으로 제공됩니다. 이 시스템은 스테이션 수, 생산 속도, 코팅 중량, 고정구 설계 및 건조 프로파일에서 완전히 맞춤 설정 가능합니다.

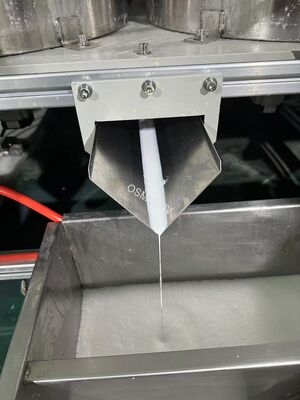

작동 원리: 제품은 회전 인덱싱 테이블의 맞춤형 고정구에 로드됩니다. 각 스핀 스테이션에서 정밀 계량 펌프가 제품에 코팅 재료를 분사한 후 고속 스핀(원심력)을 통해 코팅이 구석과 측벽을 포함한 복잡한 내부 형상에 고르게 퍼집니다. 코팅된 제품은 다단계 건조 터널(IR 예비 건조 + 열풍 경화 + 냉각)을 통과하여 재료 낭비를 최소화하고 90% 이상의 전달 효율로 핀홀 없는 균일한 차단 필름을 얻습니다.
| 매개변수 | 회전 인덱싱 모델 | 로봇 워크셀 모델 | 통합 건조 모델 |
|---|---|---|---|
| 스테이션 수 (맞춤 설정 가능) | 12-24개 스테이션 (회전식) | 24-48개 모듈 (확장 가능) | 24개 스테이션 |
| 생산 능력 (맞춤 설정 가능) | 15-35 사이클/분 (360-840개/시간) | 8-15초/개 (500-5,000개/일) | 최대 1,200개/시간 |
| 최대 제품 크기 (맞춤 설정 가능) | 최대 300mm 직경 | 350×350×200mm | 최대 300mm 직경 |
| 코팅 중량 제어 (맞춤 설정 가능) | 5-25 gsm (건조) / 0.1-5g/개 | 0.1-10 ml/프로그래밍 가능 | 조절 가능 |
| 코팅 두께 균일성 | >95% | >95% | >95% |
| 스핀 속도 (맞춤 설정 가능) | 조절 가능 | 50-2,500 rpm (독립적) | 조절 가능 |
| 코팅 방법 | 정밀 계량 펌프 + 스핀 | 정밀 스프레이 + 스핀 | 정밀 계량 펌프 + 스핀 |
| 건조 방법 (맞춤 설정 가능) | IR 예비 건조 + 열풍 터널 | IR + 대류 타워 (혼합) | 다단계 IR + 열풍 |
| 가열원 (맞춤 설정 가능) | 전기 / 가스 / 증기 | 전기 | 전기 / 가스 |
| 제어 시스템 | 미쓰비시 PLC + HMI | PLC + OPC UA / EtherNet/IP | PLC + HMI 터치스크린 |
| 전원 공급 장치 (맞춤 설정 가능) | 380V, 50Hz, 3상 | 380V, 50Hz, 3상 | 380V, 50Hz, 3상 |
| 전력 소비 | 80-160 kW 피크 | ~30 kW + 로봇 | 80-120 kW 피크 |
| 압축 공기 | 0.6-0.8 MPa, 깨끗하고 건조한 공기 | 0.5-0.7 MPa | 0.6-0.8 MPa |
| 재료 구성 | 304 스테인리스 스틸 | 304 스테인리스 스틸 | 304 스테인리스 스틸 |
| 일반적인 적용 분야 | 펄프 몰딩 식기류 (접시, 그릇, 트레이) | 고밀도 생산, 다층 코팅 | 대량 생산 식품 포장 |
- 식품 포장: 펄프 몰딩 접시, 그릇, 트레이, 클램쉘 용기 - 방수/방유 PFAS 프리 차단 코팅
- 일회용 식기류: 펄프 몰딩 컵, 수프 용기, 도시락 - 내열 내부 코팅
- 산업용 포장: 전자 제품/자동차 보호 포장재용 정전기 방지, 부식 방지, 습기 차단 코팅
- R&D 및 파일럿 생산: 대규모 생산 전 신규 바이오 폴리머 코팅 테스트를 위한 소규모 모델
- 친환경 포장: PLA, PHA, 바이오 기반 코팅으로 지속 가능한 퇴비화 인증
이 24개 스테이션 스핀 코팅 라인은 특정 생산 요구 사항을 충족하도록 높은 맞춤 설정 가능성을 제공합니다:
- 스테이션 수: 단일 스테이션 R&D 장치부터 24개 이상의 스테이션 회전 시스템까지 - 완전히 맞춤 설정 가능
- 고정구 / 네스팅 설계: 특정 제품 형상(그릇, 접시, 트레이 등)을 위한 맞춤형 가공 고정구 - 운영자 교육 프로그램 포함 (운영, 유지보수, 안전)
- 코팅 적용 방법: 정밀 계량 펌프, 스프레이 노즐, 딥 또는 푸어 방식 - 운영자 교육 프로그램 포함 (운영, 유지보수, 안전)
- 도징 시스템: 펌프 유형, 용량, 유량 - 운영자 교육 프로그램 포함 (운영, 유지보수, 안전)다양한 코팅 점도에 맞게
- 건조/경화 프로파일: IR, 대류, UV 섹션 - 구역별 온도 및 공기 흐름 제어 - 운영자 교육 프로그램 포함 (운영, 유지보수, 안전)
- 레이아웃 구성: 원형, 선형, U자형 - 공장 공간에 맞게 운영자 교육 프로그램 포함 (운영, 유지보수, 안전)자동화 수준
- : 반자동부터 로봇 로딩/언로딩을 통한 완전 자동화까지 - 맞춤 설정 가능운영자 교육 프로그램 포함 (운영, 유지보수, 안전)
- : 상위 몰딩 프레스 및 하위 포장 장치와의 인터페이스 - 맞춤 설정 가능운영자 교육 프로그램 포함 (운영, 유지보수, 안전)
- : 220V/380V/415V - 현지 전기 표준에 맞게 맞춤 설정 가능운영자 교육 프로그램 포함 (운영, 유지보수, 안전)정밀도 및 균일성
- 높은 재료 효율성: 스핀 코팅은 90% 이상의 전달 효율을 달성하여 스프레이 방식(50-70%)에 비해 코팅 낭비를 크게 줄입니다.
- 360° 내부 커버리지: 원심력은 깊은 구석과 측벽을 포함한 복잡한 3D 형상에 코팅을 고르게 퍼뜨려 고임 및 핀홀을 제거합니다.
- 높은 생산량: 24개 스테이션 연속 작동 - 대량 생산 시 시간당 최대 1,200개
- 부드러운 경화: UV-LED 또는 NIR 옵션은 민감한 펄프 기판의 열 분해를 방지합니다. 다단계 건조는 기포 또는 뒤틀림을 방지합니다.
- 스마트 제어: 레시피 관리, 실시간 매개변수 모니터링, 오류 진단 및 IoT 데이터 연결 기능을 갖춘 PLC + HMI
- 빠른 전환: 빠른 분리형 고정구와 저장된 PLC 레시피를 통해 다양한 모양/크기 간의 제품 전환이 빠릅니다.
- 견고하고 위생적인 구조: 304 스테인리스 스틸 프레임 및 식품 등급 재료 접촉 경로 - 청소가 용이하며 식품 생산 환경에 적합합니다.
- 지원 및 서비스무료 공정 상담 및 타당성 분석 - 제품 샘플을 보내 테스트하세요.
- 현장 설치 및 시운전 (
- 맞춤 설정 가능
- 지원 패키지)운영자 교육 프로그램 포함 (운영, 유지보수, 안전)화상 통화, IoT 모니터링 또는 온라인 지원을 통한 원격 문제 해결
- 기계 부품 18개월, 전기 부품 12개월 보증
- 지역 창고에서 예비 부품 가용성
- 예방 유지보수 서비스 계약 가능
- 전화, 이메일 또는 채팅을 통한 평생 기술 지원
- 포장 및 배송
- 포장
- 표준 모델 리드 타임: 주문 확인 후 30-45일
- 맞춤 구성 리드 타임: 60-120일 (광범위한 맞춤 설정의 경우 더 길어짐)
- 배송: FOB 상하이 / CIF 해상, 항공 또는 철도
- 맞춤 설정 가능: 수출 포장, 맞춤 라벨링, 목적지 항구 서류
- 자주 묻는 질문Q1: 3D 모양 제품의 스핀 코팅이 스프레이 코팅보다 주요 이점은 무엇인가요?
-
